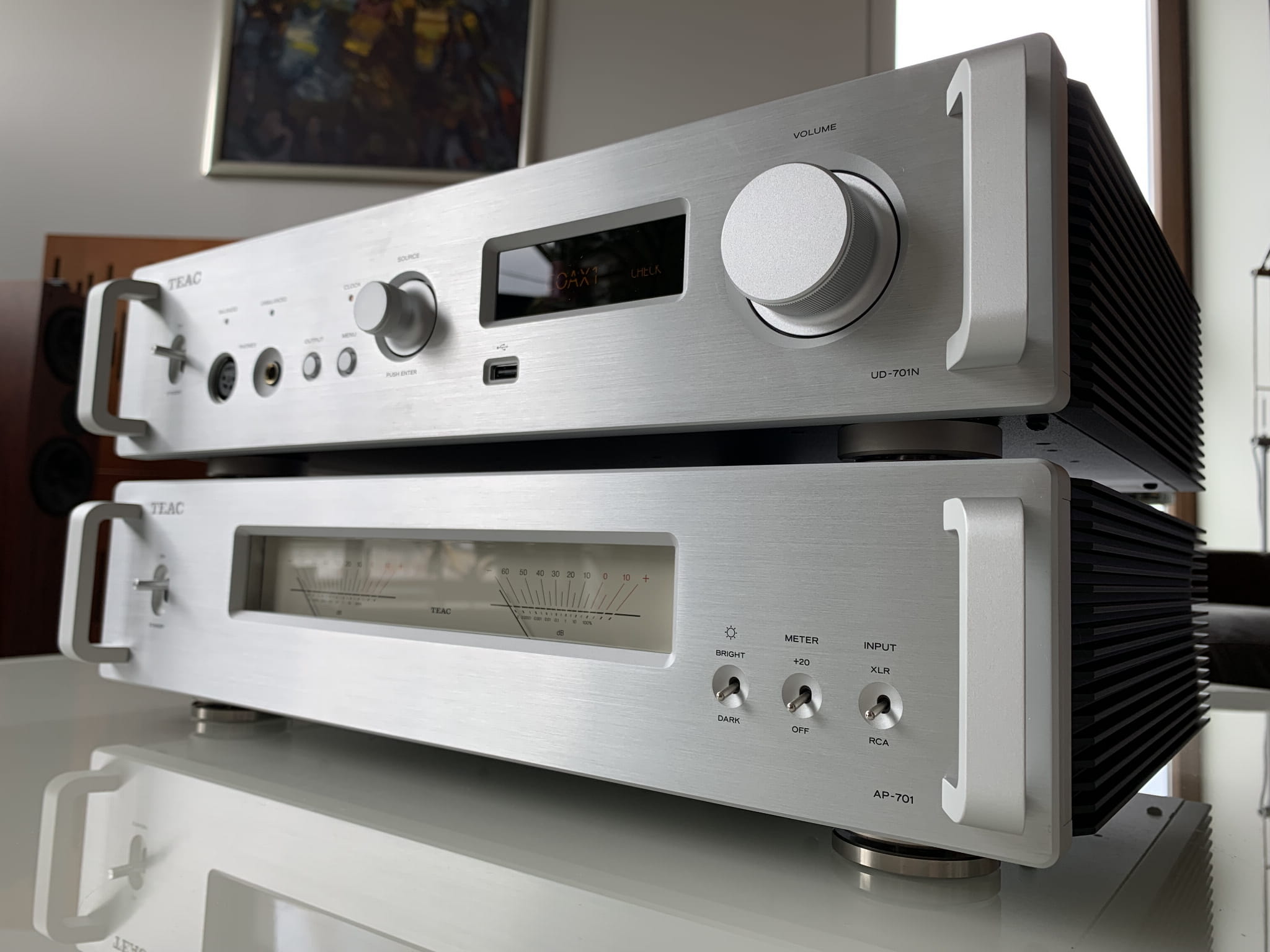

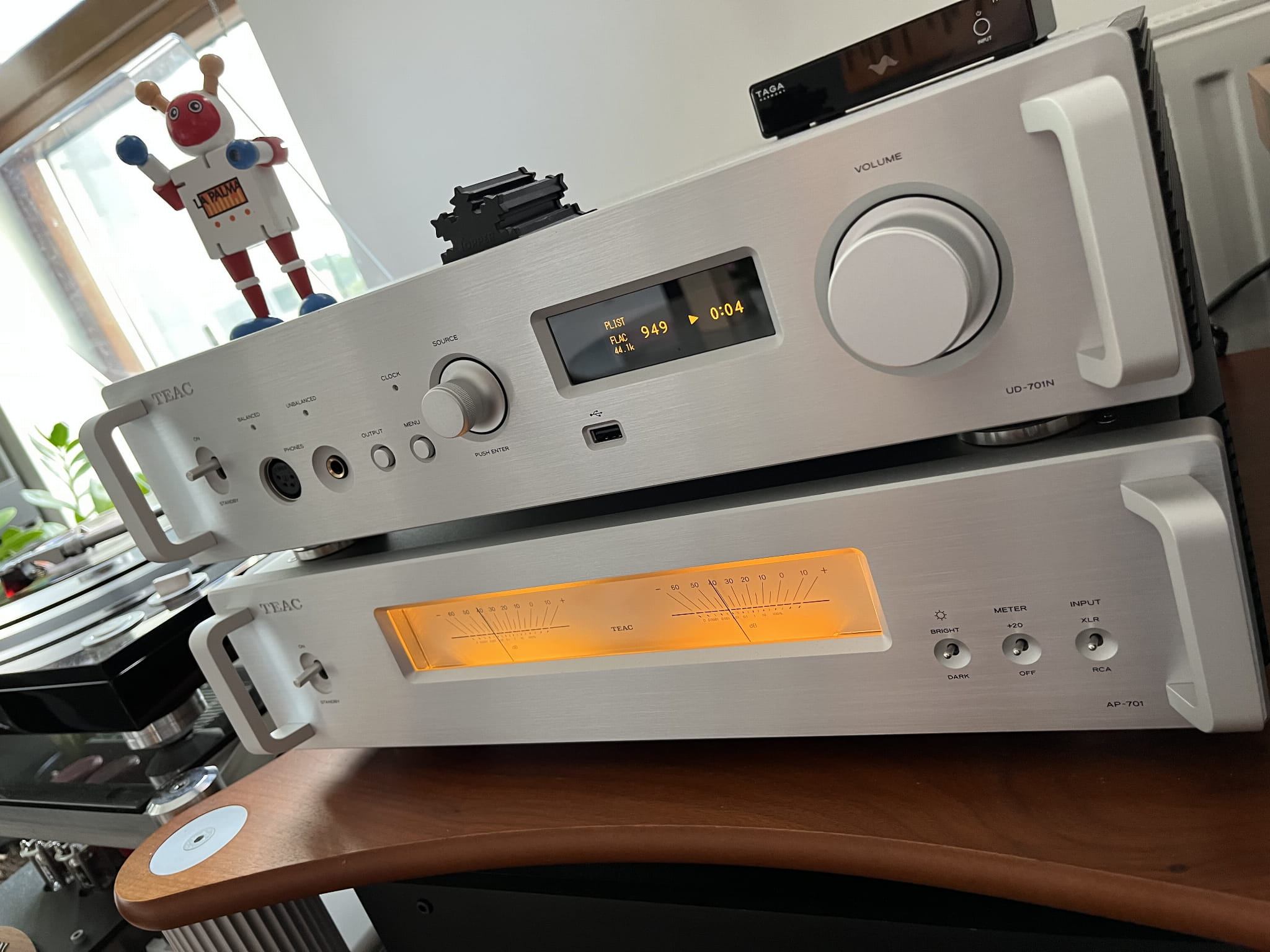

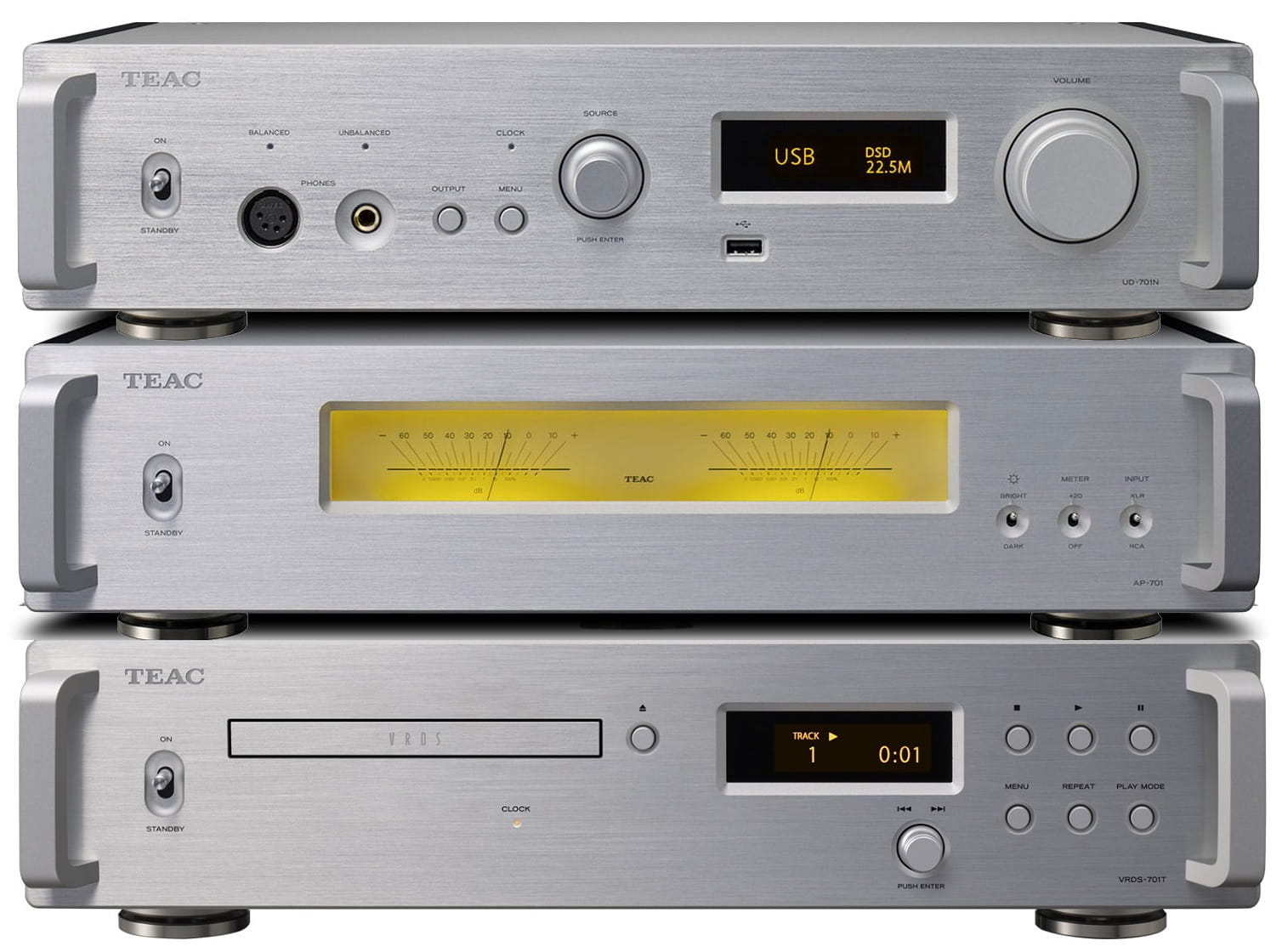

Teac UD-701N + AP-701 + VRDS-701T srebrny

TEAC UD-701N + AP-701 + VRDS-701T wysokiej klasy zestaw stereo w arcypięknym, srebrnym wykończeniu ze szczotkowanego aluminium.

Teac UD-701N to flagowy przetwornik cyfrowo-analogowy/odtwarzacz sieciowy USB, który łączy w sobie odtwarzacz sieciowy, przedwzmacniacz analogowy i wzmacniacz słuchawkowy.

UD-701N może współpracować ze wspólnymi aplikacjami sterującymi obsługującymi OpenHome. UD-701N pozwala zarządzać listami odtwarzania za pomocą aplikacji TEAC HR Streamer i innych aplikacji sterujących OpenHome. Obsługiwane jest również odtwarzanie bez przerw (gapless).

Ponadto urządzenie jest przygotowane do współpracy z aplikacją Roon dostarczaną przez RAAT (Roon Advanced Audio Transport). Można korzystać z takich funkcji, jak odtwarzanie dźwięku wysokiej jakości, łatwa i wygodna obsługa za pomocą aplikacji oraz zsynchronizowane odtwarzanie w wielu pomieszczeniach.

Ten model współpracuje ze Spotify Connect, Tidal i Qobuz, które są sieciowymi usługami strumieniowania muzyki, umożliwiającymi słuchanie nagrań w bezstratnej jakości CD (44,1 kHz/16-bitów).

Teac AP-701 łączy wszystkie elementy pożądane we wzmacniaczu mocy na wysokim poziomie, tworząc nowy standard. Niezależne transformatory zasilające z rdzeniem toroidalnym o dużej pojemności, lewy/prawy, dyskretne wzmacniacze buforowe i dwa moduły Ncore zapewniają kompletną strukturę dual mono od wejścia do wyjścia. Co więcej, stopień wejściowy każdego kanału ma w pełni zbalansowaną konstrukcję, dzięki czemu dynamika sygnałów wejściowych jest wzmacniana, maksymalizując wrodzoną wydajność głośników. Obudowa składa się głównie z grubej na 3 mm płyty metalowej, ale ma elastyczną konstrukcję kontrolującą wibracje. Dzięki zastosowaniu przegubów z funkcjami zawieszenia częstotliwość wibracji całego urządzenia jest kontrolowana w celu uzyskania otwartego i żywego dźwięku.

Moduły wzmacniaczy mocy Hypex Ncore zapewniają wysoką wydajność  i znakomitą jakość dźwięku. Te dwa moduły wzmacniacza, które zostały dostrojone i zaprojektowane specjalnie dla TEAC, napędzają głośniki bez utraty oryginalnej ekspresji muzycznej, od delikatnego pianissimo do potężnego fortissimo.

Transport CD Teac VRDS-701T wykorzystuje nasz nowo opracowany mechanizm VRDS. VRDS to oryginalny mechanizm napędu CD firmy TEAC, który redukuje wibracje obrotowe i inne niepożądane wibracje poprzez przymocowanie płyty CD do aluminiowego gramofonu o tej samej średnicy, aby zmaksymalizować masę bezwładności. W połączeniu ze streamerem UD-701N, który również jest komponentem serii REFERENCE 700, możliwe jest odtwarzanie przy użyciu dyskretnego przetwornika DAC w UD-701N, a także przy pełnym dekodowaniu MQA. Oczywiście można go także używać razem z wybranym przez siebie przetwornikiem cyfrowo-analogowym i zbudować system według własnych upodobań. Dołączenie wejścia zegara 10 MHz umożliwia elastyczną integrację z systemami synchronizowanymi za pomocą zegara zewnętrznego.

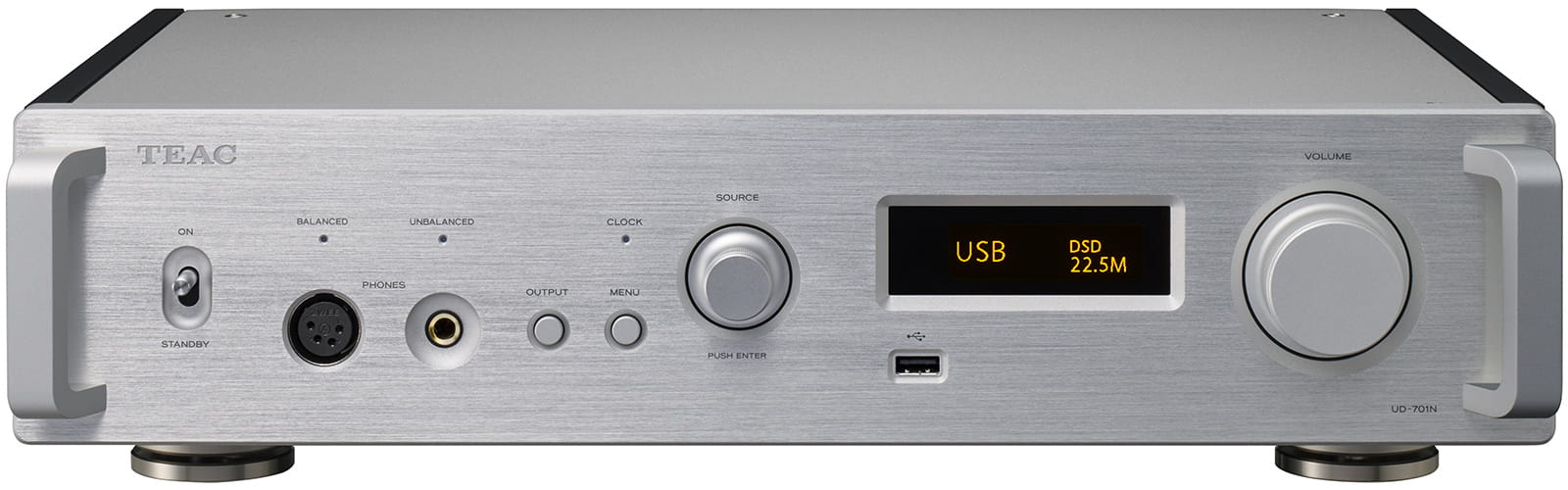

Teac UD-701N

Nowy, dyskretny przetwornik DAC TEAC ΔΣ (Delta Sigma)

Zamiast używać generycznego układu DAC, opracowaliśmy dyskretny przetwornik cyfrowo-analogowy TEAC ΔΣ (Delta Sigma) składający się z dyskretnych obwodów, które wykorzystują układy FPGA zawierające opracowane przez nas oryginalne algorytmy. Sygnały analogowe są wysyłane z wysoką jakością dźwięku, a sygnały DSD bez wpływu na ich pierwotny kształt. Sygnały PCM są przesyłane po przepuszczeniu przez modulator ΔΣ i konwersji na sygnały 1-bitowe. Tak szerokie i idealnie czyste pola dźwiękowe, które można zrealizować właśnie dzięki dyskretnej konstrukcji, to szczytowe osiągnięcie TEAC.
Dzięki dyskretnemu przetwornikowi cyfrowo-analogowemu TEAC ΔΣ możliwe jest odtwarzanie materiału 22,5 MHz DSD i 384 kHz/32-bit PCM.

Struktura dual mono

W całym urządzeniu zastosowano strukturę dual mono, od obwodu mocy z niezależnymi transformatorami toroidalnymi z rdzeniem lewym i prawym, po sekcję przetwornika cyfrowo-analogowego i analogowy stopień wyjściowy. Ta podwójna struktura, która ma kompletne obwody mono dla każdego z dwóch kanałów, zapobiega zakłóceniom między lewym i prawym kanałem, umożliwiając realizację bogatej ekspresji muzycznej, która odtwarza poczucie przestrzeni i wymiaru.

W pełni zbalansowana transmisja na każdym etapie

W pełni zbalansowana transmisja zarówno lewego, jak i prawego analogowego sygnału wyjściowego po konwersji C/A przez końcowy stopień wyjściowy w znacznym stopniu przyczynia się do poprawy stosunku sygnału do szumu i poprawy zakresu dynamiki. Sygnały są przesyłane w czystszym stanie bez utraty poczucia przestrzeni, które mają źródła dźwięku o wysokiej rozdzielczości.

Cztery transformatory z rdzeniem toroidalnym o dużej pojemności

Oprócz 2 transformatorów z rdzeniem toroidalnym dla niezależnych sygnałów analogowych lewego i prawego kanału, oddzielne transformatory z rdzeniem toroidalnym są również używane zarówno w module sieciowym, jak i w sekcji sterowania cyfrowego. Do modułu sieciowego dostarczana jest stabilna energia elektryczna, która wymaga zaawansowanego przetwarzania, poprzez wzmocnienie zasilania sekcji modułu sieciowego zasilaniem liniym.

Analogowy przedwzmacniacz z 2 wejściami liniowymi RCA/XLR i 4 wejściami cyfrowymi

UD-701N to nie tylko odtwarzacz sieciowy / DAC USB, który wykorzystuje dwa zestawy koncentrycznych i optycznych wejść cyfrowych, ale również może służyć jako wysokiej jakości przedwzmacniacz analogowy, wykorzystując dodatkowe analogowe wejścia audio RCA i XLR, które umożliwiają użytkownikom podłączenie konwencjonalnych źródeł dźwięku.
TEAC-QVCS (Quad Volume Control System) to regulator głośności wzmacniacza o zmiennym wzmocnieniu z czterema niezależnymi obwodami dla lewego, prawego, dodatniego i ujemnego (L+, L−, R+ i R−). Sprawia, że ścieżka sygnału jest możliwie najkrótsza, co zapobiega degradacji sygnałów audio spowodowanej przeciągnięciem ich przez długie ścieżki sygnałowe. Poziom głośności można regulować w bardzo precyzyjnych odstępach co 0,5 dB.

Udoskonalone obwody bufora wyjścia prądowego TEAC-HCLD2

TEAC-HCLD2 to udoskonalone wersje naszych obwodów bufora wyjściowego o wzmocnionym prądzie TEAC-HCLD (TEAC High Current Line Driver). Podnoszą one aktualne możliwości transmisji, które są niezwykle istotne w analogowych obwodach wyjściowych. Każdy kanał ma dodatnią i ujemną strukturę dwuobwodową ze wzmacniaczami z buforem diamentowym, które mają możliwość przenoszenia prądu o wysokim napięciu. Zasilanie jest różne dla wyjścia zbalansowanego i równoległe dla wyjścia niezbalansowanego. Dzięki większym możliwościom zasilania prądem sygnał przesyłany jest bez uszczerbki na dynamice.

Wzmacniacz słuchawkowy XLR, który można przełączać między zbalansowaną a aktywną masą

W dedykowanym wzmacniaczu słuchawkowym zastosowano łącznie cztery bufory diamentowe, po jednym w każdym lewym, prawym, dodatnim i ujemnym obwodzie, umożliwiając podłączenie słuchawek z napędem zbalansowanym. Podczas pracy w trybie pojedynczej końówki, zasilając wzmacniacze równolegle, mogą one zapewnić mocniejsze wysterowanie niż zwykłe wzmacniacze słuchawkowe z jedną końcówką. Umożliwia to wykorzystanie potencjału wielu typów słuchawek, w tym słuchawek o wysokiej impedancji 600 Ω.
Uziemienie aktywne to metoda napędu, oparta na zasadach połączenia balansowego, która zbliża się do 0 V poprzez połączenie złącza COLD z masą i wymuszenie uziemienia za pomocą obwodu wzmacniacza. Nie tylko zapewnia to lepsze uziemienie niż przy użyciu zwykłego uziemienia, ale można również wytłumić wpływ zakłóceń pochodzącego z zasilania. Obniżając poziom zakłóceń, możemy spodziewać się pogłębienia ciszy, co pozwoli na bardziej intymne odczucie oddechu artystów i faktury dźwięków.

Pełny dekoder MQA, który obsługuje również wejścia cyfrowe

MQA (Master Quality Authenticated) to wysokiej jakości kodek audio, który umożliwia odtwarzanie na tym samym poziomie jakości, co studyjne urządzenia masterujące. UD-701N jest wyposażony w dekoder MQA, który kontroluje przebiegi poddane konwersji C/A z dokładnością do 5 ms w celu uzyskania przebiegów analogowych, które są wierne oryginalnym nagraniom. Odtwarzany dźwięk, który dla ludzkiego ucha wydaje się oryginalny, można uzyskać poprzez znaczne zmniejszenie „rozmycia dźwięku”, które pojawia, gdy dźwięki zaczynają się nagle i w innych przypadkach, gdy różnice w ciśnieniu dźwięku są ekstremalne. Ten dekoder, oprócz odtwarzania plików i sieci, pozwala dekodować dane MQA z wejść cyfrowych. Odtwarzanie płyt CD MQA jest możliwe po podłączeniu wyjścia cyfrowego odtwarzacza CD do UD-701N.

Konwersja w górę

Funkcja konwersji w górę wykorzystuje technologię RDOT-NEO (Refined Digital Output Technology NEO) do płynnego wzmacniania cyfrowych sygnałów audio PCM i konwersji ich częstotliwości próbkowania 2, 4 lub 8 razy (maksymalnie 384 kHz). RDOT wykorzystuje analogową metodę interpolacji z wykorzystaniem logiki fluencji. Jest to technologia opracowana w celu umożliwienia odtwarzania częstotliwości wyższych niż 20 kHz, które są tracone przez sygnały cyfrowe 44,1 kHz/48 kHz. Na podstawie odczytanych informacji generowane są analogiczne dane pomiędzy próbkami przebiegu, co również skutkuje danymi powyżej 20 kHz.

Odbiornik Bluetooth obsługuje LDAC, aptX™ HD i inne formaty transmisji o wysokiej rozdzielczości

Oprócz kodeków LDAC™ i LHDC, które mogą przesyłać dane audio w jakości uważanej za wysoką rozdzielczość (96kHz/24-bit), obsługiwany jest również Qualcomm® aptX™ HD, który umożliwia transmisję sygnałów 48kHz/24-bity. Oczywiście obsługiwane są również popularne kodeki AAC, Qualcomm® aptX™ i SBC, dzięki czemu można z łatwością cieszyć się wysokiej jakości bezprzewodowym odtwarzaniem ze smartfonów i cyfrowych odtwarzaczy audio.

Obsługa popularnych i wygodnych usług sieciowych, w tym OpenHome i Roon Ready

UD-701N może współpracować ze wspólnymi aplikacjami sterującymi obsługującymi OpenHome. UD-701N pozwala zarządzać listami odtwarzania za pomocą aplikacji TEAC HR Streamer i innych aplikacji sterujących OpenHome. Obsługiwane jest również odtwarzanie bez przerw (gapless).
Ponadto urządzenie jest przygotowane do współpracy z aplikacją Roon dostarczaną przez RAAT (Roon Advanced Audio Transport). Można korzystać z takich funkcji, jak odtwarzanie dźwięku wysokiej jakości, łatwa i wygodna obsługa za pomocą aplikacji oraz zsynchronizowane odtwarzanie w wielu pomieszczeniach.

Spotify Connect, Tidal, Qobuz i TuneIn (radio internetowe)

Ten model współpracuje ze Spotify Connect, Tidal i Qobuz, które są sieciowymi usługami strumieniowania muzyki, umożliwiającymi słuchanie nagrań w bezstratnej jakości CD (44,1 kHz/16-bitów).
* Tidal Connect zostanie dodany w aktualizacji oprogramowania sprzętowego udostępnionej po wydaniu produktu.

Technologia transferu Bulk Pet USB zapewnia stabilną transmisję danych

Podczas przesyłania dużych ilości danych cyfrowych za pomocą kabla USB ze źródeł dźwięku o wysokiej rozdzielczości powstają duże niespójności w obciążeniu przetwarzania zarówno komputera wysyłającego, jak i odbierającego przetwornika cyfrowo-analogowego USB. Ponadto mogą występować zaniki dźwięku i inne problemy. Korzystając z technologii przesyłania Bulk Pet USB, ta sama ilość danych jest przesyłana ze stałą prędkością, wyrównując obciążenia przetwarzania po obu stronach i zapewniając stabilną transmisję danych. Ponieważ zmiany warunków obciążenia komputera mogą również wpływać na jakość dźwięku, można wybrać jeden z czterech wstępnie ustawionych trybów transmisji, aby wybrać preferowaną jakość dźwięku.

Cechy konstrukcyjne zapobiegające wibracjom

Do utrzymania transformatorów, które mogą łatwo powodować drgania, zastosowano pływającą konstrukcję, odizolowaną od dolnego panelu. Długości wszystkich żeberek bocznych paneli, które służą do rozpraszania ciepła, zostały również dostosowane tak, aby zapobiec generowaniu wibracji.
Oprócz użycia minimalnej liczby śrub mocujących płytkę drukowaną, oryginalne nóżki TEAC, które wykorzystują nowy mechanizm, aby zapewnić luz w miejscu styku z dolnym panelem, służą do dokładnego tłumienia wibracji, które wpływają na jakość dźwięku.

TEAC HR Audio Player, obsługuje odtwarzanie DSD 22,5 MHz

To bezpłatne, dedykowane oprogramowanie może być używane do łatwego odtwarzania materiałów źródłowych 22,5 MHz DSD i 384 kHz/32-bit PCM, które reprezentują nową generację źródeł dźwięku o wysokiej rozdzielczości, z komputerów z systemami operacyjnymi Windows i iOS. Uruchamiając oprogramowanie i wybierając UD-701N podłączony kablem USB, cyfrowe dane audio mogą być przesyłane w optymalnych warunkach. Oprogramowanie jest przeznaczone do użytku z tym modelem i nie ma powodów, aby martwić się o problemy, które często występują w ustawieniach audio USB, w tym „brak dźwięku wyprowadzanego nawet po rozpoznaniu przetwornika DAC USB” i „konwersja dźwięku w dół, gdy to jest wyjście.”

TEAC HR Streamer umożliwia odtwarzanie dźwięku wysokiej rozdzielczości ze smartfonów i tabletów

Teac HR Streamer to aplikacja do sterowania siecią naszego własnego projektu, która obsługuje Open Home. Dzięki możliwości tworzenia bibliotek poprzez wczytywanie danych graficznych i znaczników muzycznych utworów przechowywanych na serwerze NAS, możliwe jest intuicyjne i szybkie wybieranie utworów. Możesz wybierać utwory i dodawać je do list odtwarzania swobodnie przechodząc między usługami w chmurze i sieciami lokalnymi, włączając w to materiał audio przechowywany na nośnikach NAS i flash USB, a także źródła FLAC i MQA z sieciowych serwisów Tidal i Qobuz. TEAC HR Streamer może być używany na urządzeniach z systemem iOS i Android.

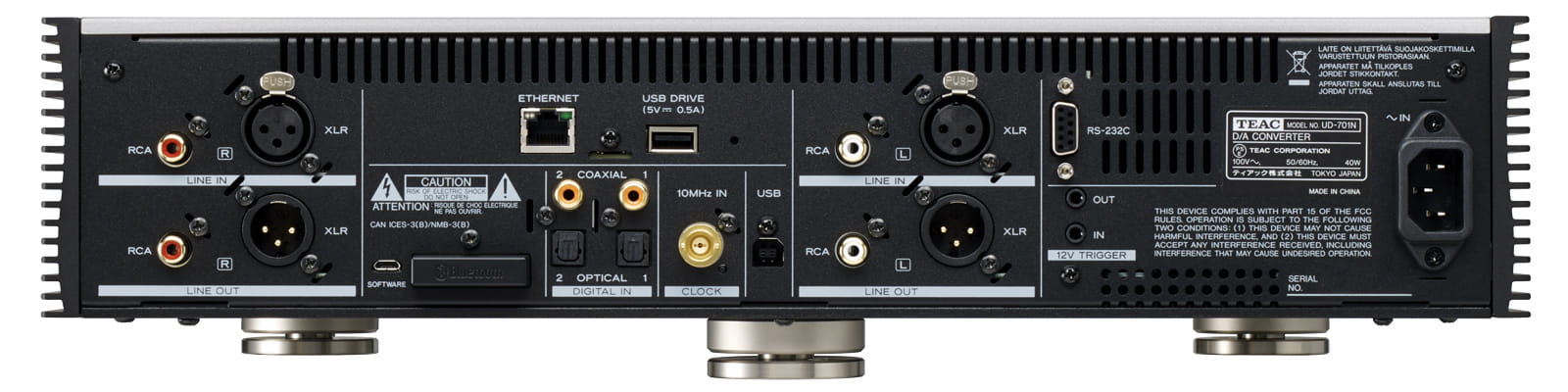

Specyfikacja:

Sekcja DAC

DAC TEAC ΔΣ Dyskretny DAC × 2
Konwersja w górę: 2xFs / 4xFs / 8xFs (maksymalnie 384 kHz)

Zbalansowane analogowe wejścia audio

Złącza XLR × 1 para
Impedancja wejściowa: 50kΩ
Maksymalny poziom wejściowy: 5 Vrms

Niezbalansowane analogowe wejścia audio

Złącza RCA (pozłacany) × 1 para
Impedancja wejściowa: 25kΩ
Maksymalny poziom wejściowy: 2,5 Vrms

USB

Typ B × 1 (zgodne z USB2.0)

Obsługiwane formaty:

PCM: 16/24/32bit 44,1k / 48k / 88,2k / 96k / 176,4k / 192k / 352,8k / 384kHz
DSD: 2,8 M / 5,6 M / 11,2 M / 22,5 MHz

Cyfrowe wejście Coaxial

Złącza RCA (pozłacany) × 2 pary

Poziom wejściowy: 0.5Vp-p

Impedancja wejściowa: 75Ω

Obsługiwane formaty:

PCM: 16/24bit 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz
DSD: 2,8 MHz (176,4 kHz/24-bitowy format DoP)

Cyfrowe wejście Optical

Złącze prostokątne (TOS) × 2 pary

Poziom wejściowy: –24,0 do –14,5dBm szczyt

Obsługiwane formaty:

PCM: 16/24bit 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz
DSD: 2,8 MHz (176,4 kHz/24-bitowy format DoP)

ETHERNET

Złącze RJ-45 × 1 (1000Base-T)

Obsługiwane formaty:

PCM: 16/24/32bit 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz / 352,8k / 384kHz (stereo)
DSD: 2,8 M / 5,6 M / 11,2 M / 22,5 MHz (stereo)

Obsługiwane formaty:

PCM bezstratny: FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
DSD bezstratny: DSF, DSDIFF (DFF), DoP

Skompresowany dźwięk MP3, AAC (kontener m4a)

Nośniki flash USB

Złącza USB typu A × 2 (przód × 1, tył × 1, zgodne z USB2.0)

Obsługiwany system plików: FAT32, exFAT i pojedyncza partycja NTFS

Obsługiwany format pliku:

PCM: 16/24/32bit 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz / 352,8k / 384kHz (stereo)
DSD: 2,8 M / 5,6 M / 11,2 M / 22,5 MHz (stereo)

Obsługiwane formaty plików:

PCM bezstratny FLAC: Apple Lossless (ALAC), WAV, AIFF, MQA
DSD bezstratny: DSF, DSDIFF (DFF), DoP

Skompresowany dźwięk MP3, AAC (kontener m4a)

Bluetooth

Wersja 4.2
Klasa wyjściowa: Class2 (zasięg: 10m)
Obsługiwany profil: A2DP, AVRCP
Obsługiwany kodek: A2DP LDAC, LHDC, AAC, SBC, dźwięk Qualcomm®aptX™/dźwięk HD
Ochrona treści A2DP: SCMS-T
Liczba zapisanych parowania Maksymalnie 8

Zbalansowane wejście audio

Złącza XLR (pozłacane piny) × 1 para

Impedancja wyjściowa: 220Ω

Ustawienia poziomu wyjściowego: do wyboru Stały (0dB), Stały (+6dB), Zmienny lub Wyłączony

Maksymalny poziom wyjściowy: 2,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, stałe przy 0 dB)

4.0Vrms (1kHz, pełna skala, obciążenie 10kΩ, stałe przy +6dB)
12Vrms (1kHz, pełna skala, obciążenie 10kΩ, zmienna)

Niezbalansowane wejście audio

Złącza Pin RCA (pozłacany) × 1 para

Impedancja wyjściowa: 180Ω

Ustawienia poziomu wyjściowego: do wyboru Stały (0dB), Stały (+6dB), Zmienny lub Wyłączony

Maksymalny poziom wyjściowy: 2,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, stałe przy 0 dB)

4.0Vrms (1kHz, pełna skala, obciążenie 10kΩ, stałe przy +6dB)
6,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, zmienna)

Słuchawkowe wejście zbalansowane

Złącze 4-stykowe XLR × 1
Przyporządkowanie styków: Pin1: L+, Pin2: L–, Pin3: R+, Pin4: R–

Słuchawkowe wejście niezbalansowane

Złącze stereo 6,3 mm (złota płytka) × 1

Maksymalna moc wyjściowa gniazda słuchawkowego

Zbalansowane: 700mW + 700mW (obciążenie 32Ω)
Niezbalansowane: 500mW + 500mW (32Ω × 1 obciążone)
Obsługiwana impedancja: 16 do 600 Ω

Wejście zegara synchronizacji

Złącze BNC (pozłacane) × 1

Częstotliwość wejściowa: 10 MHz

Impedancja wejściowa: 50Ω

Poziom wejściowy:

Fala prostokątna Odpowiednik TTL
Fala sinusoidalna od 0,5 do 1,0 Vrms

Wejście wyzwalacza (12 V TRIGGER IN)

Gniazdo minijack 3,5 mm mono × 1
Poziom wejściowy: 12V, 1mA

Wyjście wyzwalacza (12V TRIGGER THRU)

Gniazdo minijack 3,5 mm mono × 1
Poziom wyjściowy: 12V
Maksymalny prąd zasilania: 100mA

Parametry audio

Sygnał wejściowy: 192 kHz/24-bit PCM, wyjście pomiarowe: RCA, filtr dolnoprzepustowy DAC: włączony
Pasmo przenoszenia: 5 Hz do 80 000 Hz (+1dB/–5dB)
Całkowite zniekształcenia harmoniczne: 0,002%
Stosunek sygnału do szumu: 108dB (waga A, 1kHz)

Ogólne

Zasilanie: AC120V, 560Hz (USA/Kanada) / AC230V, 50Hz (Wielka Brytania/Europa)
Pobór prądu: 40W
Pobór prądu w trybie czuwania: 0,4 W
Wymiary: gabarytowe 444 (szer.) × 111 (wys.) × 334 (głęb.) mm (w tym występy)
Waga: 11,8 kg
Temperatura pracy: ＋5℃ do ＋35℃
Zakres wilgotności roboczej: 5% do 85% (bez kondensacji)
Zakres temperatury przechowywania: –20℃ do ＋55℃

Dołączone akcesoria: przewód zasilający, pilot (RC-1330) + baterie, 3x podnózki, instrukcja obsługi.

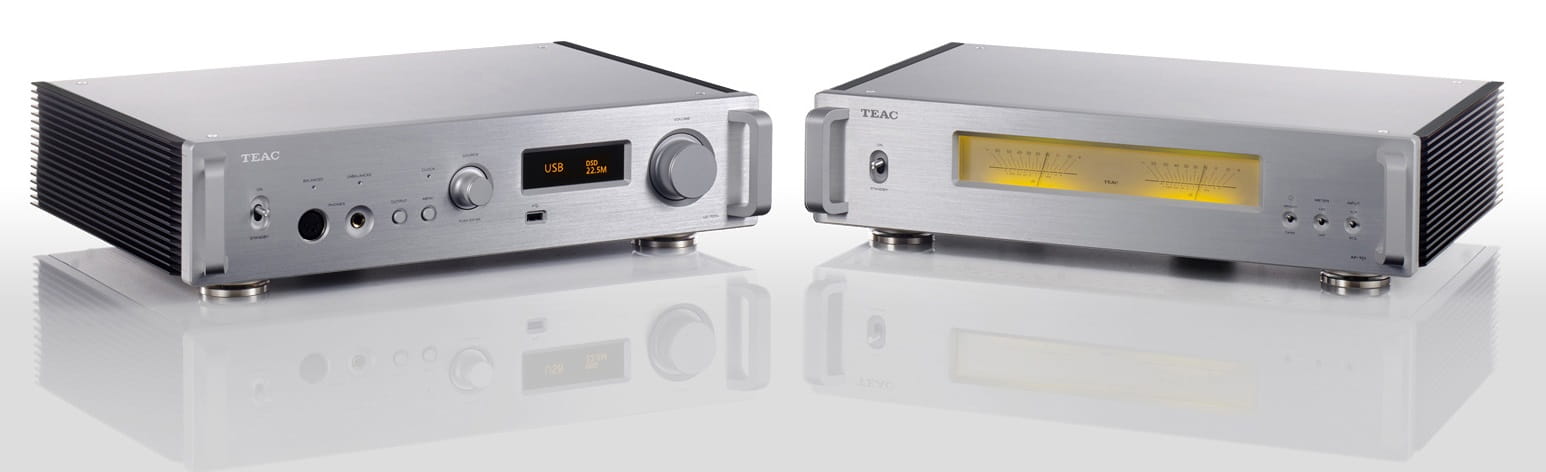

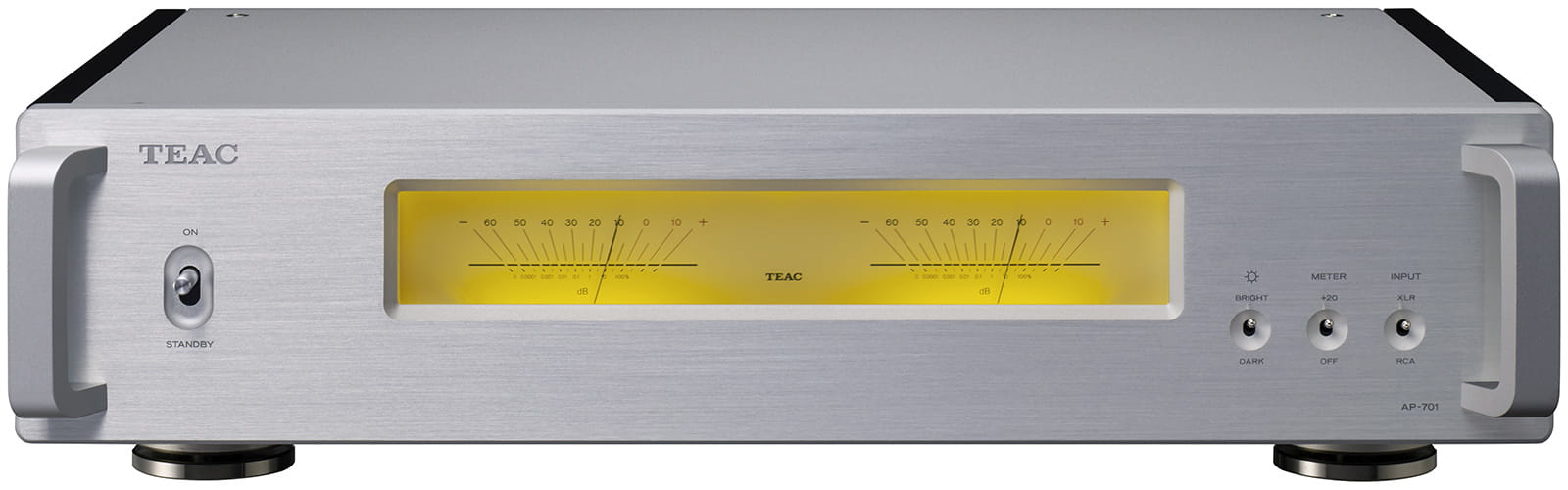

TEAC AP-701 to wysokiej klasy stereofoniczna końcówka mocy 2x 170W przy 8 Ohm, zasilana przez technologię Hypex Ncore, zaprojektowana również do pracy w trybie Bi-amping lub w trybie BTL.

AP-701 łączy wszystkie elementy pożądane we wzmacniaczu mocy na wysokim poziomie, tworząc nowy standard. Niezależne transformatory zasilające z rdzeniem toroidalnym o dużej pojemności, lewy/prawy, dyskretne wzmacniacze buforowe i dwa moduły Ncore zapewniają kompletną strukturę dual mono od wejścia do wyjścia. Co więcej, stopień wejściowy każdego kanału ma w pełni zbalansowaną konstrukcję, dzięki czemu dynamika sygnałów wejściowych jest wzmacniana, maksymalizując wrodzoną wydajność głośników. Obudowa składa się głównie z grubej na 3 mm płyty metalowej, ale ma elastyczną konstrukcję kontrolującą wibracje. Dzięki zastosowaniu przegubów z funkcjami zawieszenia częstotliwość wibracji całego urządzenia jest kontrolowana w celu uzyskania otwartego i żywego dźwięku.

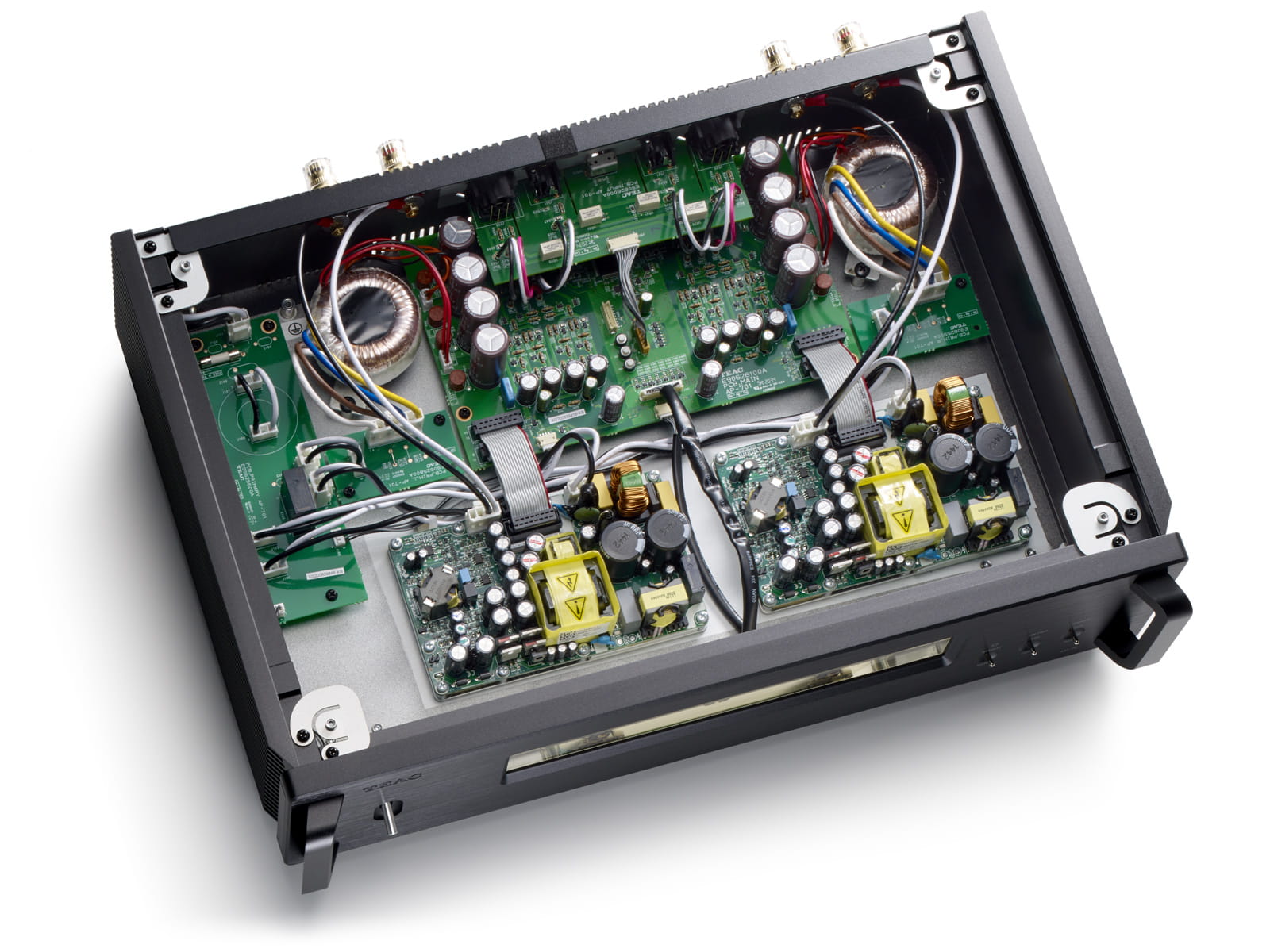

Moduły wzmacniaczy mocy Hypex Ncore zapewniają wysoką wydajność  i znakomitą jakość dźwięku. Te dwa moduły wzmacniacza, które zostały dostrojone i zaprojektowane specjalnie dla TEAC, napędzają głośniki bez utraty oryginalnej ekspresji muzycznej, od delikatnego pianissimo do potężnego fortissimo.

Nieograniczona dynamika dźwięku budzi podstawowe instynkty

AP-701 łączy wszystkie elementy pożądane we wzmacniaczu mocy na wysokim poziomie, tworząc nowy standard. Niezależne transformatory zasilające z rdzeniem toroidalnym o dużej pojemności, lewy/prawy, dyskretne wzmacniacze buforowe i dwa moduły Ncore zapewniają kompletną strukturę dual mono od wejścia do wyjścia. Co więcej, stopień wejściowy każdego kanału ma w pełni zbalansowaną konstrukcję, dzięki czemu dynamika sygnałów wejściowych jest wzmacniana, maksymalizując wrodzoną wydajność głośników. Obudowa składa się głównie z grubej na 3 mm płyty metalowej, ale ma elastyczną konstrukcję kontrolującą wibracje. Dzięki zastosowaniu przegubów z funkcjami zawieszenia częstotliwość wibracji całego urządzenia jest kontrolowana w celu uzyskania otwartego i żywego dźwięku.

Duża moc

Moduły wzmacniaczy mocy Hypex Ncore zapewniają wysoką wydajność i znakomitą jakość dźwięku. Te dwa moduły wzmacniacza, które zostały dostrojone i zaprojektowane specjalnie dla TEAC, napędzają głośniki bez utraty oryginalnej ekspresji muzycznej, od delikatnego pianissimo do potężnego fortissimo.

Kontrola wibracji z elastycznej struktury
Przednie, boczne i tylne panele są zabezpieczone blachą o grubości 3 mm jako podstawowym materiałem. Następnie na styku panelu przedniego, bocznego, tylnego i górnego stosuje się przeguby zapewniające zawieszenie. Ta obudowa o elastycznej konstrukcji kontroluje wibracje całego urządzenia, aby umożliwić otwartą i żywą reprodukcję dźwięku.

Konstrukcja bez wentylatora

Pomimo dużej mocy wyjściowej tego wzmacniacza mocy, nie zastosowano w nim wentylatora. Udało się to dzięki odpowiedniemu rozplanowaniu rozmieszczenia podzespołów i rozmieszczeniu wlotów i wylotów powietrza. Ciepło jest dodatkowo rozpraszane dzięki zamocowaniu modułów wzmacniacza bezpośrednio do dolnego panelu. W połączeniu ze strukturą żeber w panelach bocznych ogranicza to gromadzenie się ciepła wewnątrz obudowy.

Kontrola wibracji

Pływająca konstrukcja utrzymuje transformatory, które mogą łatwo powodować wibracje, ‘oderwane’ od dolnego panelu. Kształt żeber panelu bocznego, które zapewniają odprowadzanie ciepło, został dostosowany tak, aby wyeliminować wibracje. Dodatkowo oryginalne nóżki TEAC, wykorzystujące nowy mechanizm, są przymocowane do dolnego panelu z odpowiednim luzem, a ilość śrub mocujących płytki drukowane do obudowy została zminimalizowana.

Liczne funkcje poprawiające jakość dźwięku

Trwałość obwodów wejściowych jest zapewniona dzięki zastosowaniu szczelin między poszczególnymi złączami. Bezpośrednie okablowanie bez złączy dostarcza sygnały wejściowe bezpośrednio do dyskretnych obwodów buforowych bez utraty ich przejrzystości.

Kluczowe zalety:

• Dwa moduły Ncore wykonane przez Hypex Electronics B.V. i dostrojone specjalnie do tego modelu
• Moc 260 W + 260 W (4 Ω) / 170 W + 170 W (8 Ω)
• Konstrukcja dual mono
• Czyste wzmocnienie sygnału dzięki w pełni zbalansowanej konstrukcji na etapie wejściowym
• Dwa niezależne transformatory (lewy/prawy) zasilające o dużej pojemności z rdzeniem toroidalnym
• Dyskretne wzmacniacze buforowe stosowane w stopniu wejściowym
• Trzy nóżki punktowe (numery patentów 4075477 i 3778108)
• Dwa wychylne wskaźniki sygnału, z czterema poziomami podświetlenia i dwoma ustawieniami czułości
• Konstrukcja bez wentylatora, minimalizuje hałas
• Wyzwalacz 12 V do synchronizacji zasilania

Specyfikacja:

Maksymalna moc wyjściowa:

260W + 260W (4Ω, 1kHz, JEITA)
170W + 170W (8Ω, 1kHz, JEITA)

Moc znamionowa:

230W + 230W (4Ω, 1kHz, THD 1%)
125W + 125W (8Ω, 1kHz, THD 1%)

Całkowite zniekształcenia harmoniczne: 0,003% (8Ω, 1kHz, 55W, JEITA)

Stosunek sygnał/szum: 110dB (8Ω, 1kHz, IHF-A)

Pasmo przenoszenia: 10 Hz do 50 000 Hz (+0 dB, –6 dB, 8 Ω, JEITA)

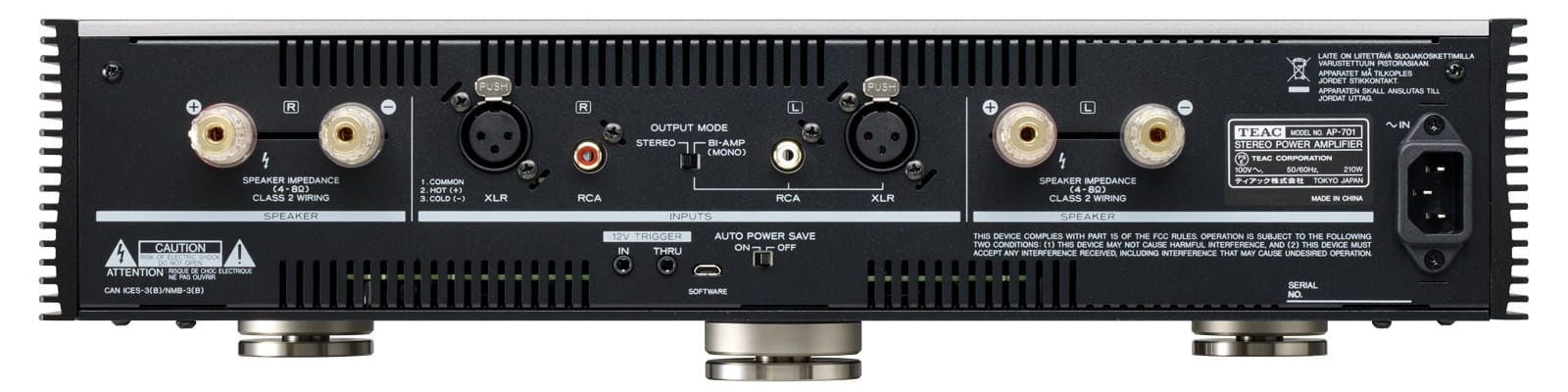

Wejście audio:

Zbalansowane złacza XLR (HOT: 2) x 1 para

Czułość wejścia: 1.6V
Impedancja wejściowa: 64kΩ (tryb STEREO ) / 32kΩ (tryb BI-AMP)

Niezbalansowane złącza RCA (pozłacane): × 1 para

Czułość wejściowa: 1,6V
Impedancja wejściowa: 32kΩ (w trybie STEREO) / 16kΩ (w trybie BI-AMP)

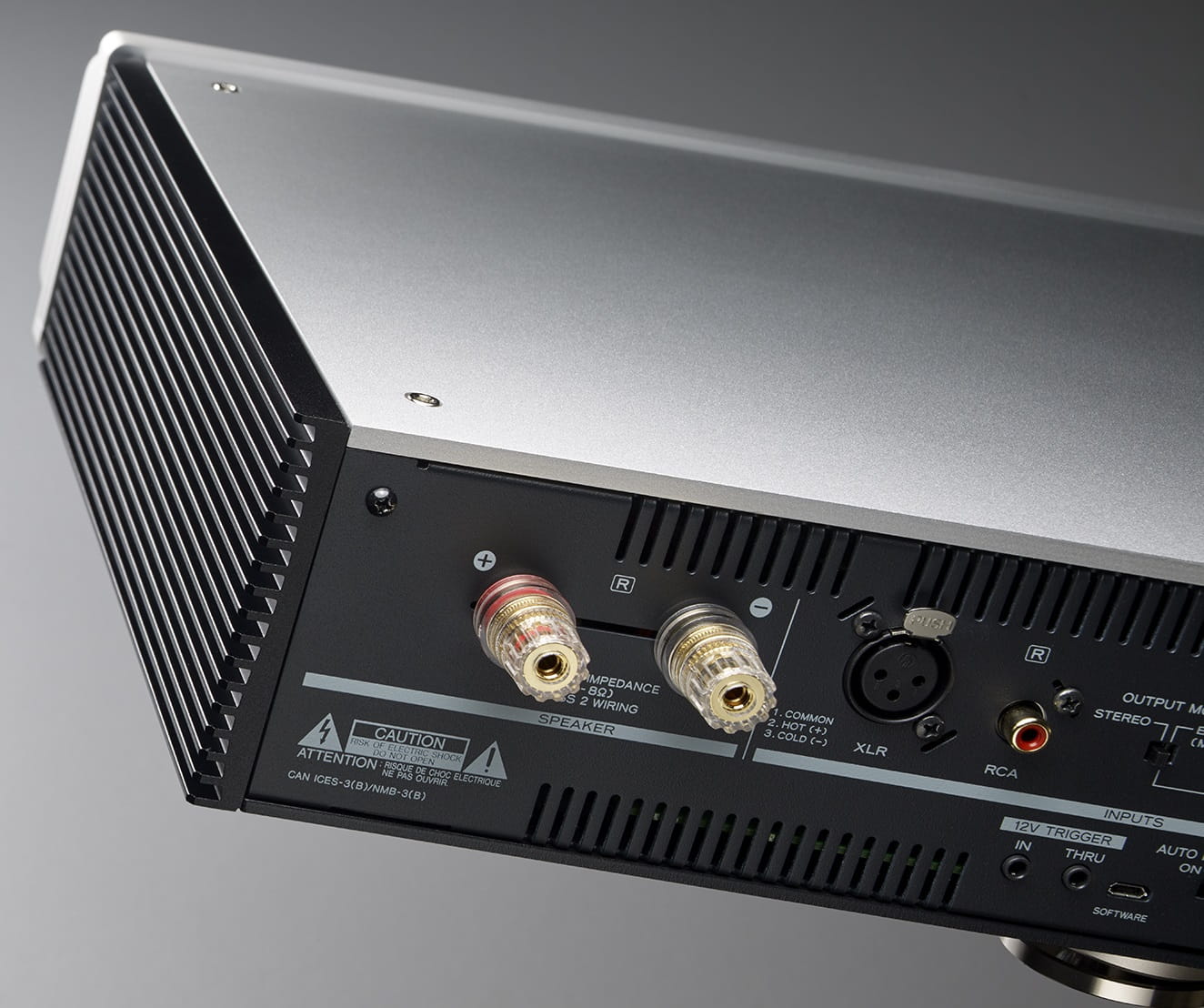

Wyjścia głośnikowe

Zakręcane × 1 para (złota płytka, kompatybilne z wtykiem bananowym)
Kompatybilna impedancja głośnika: 4Ω do 8Ω

12 V TRIGGER IN / THRU

Wejście wyzwalacza 12 V

Złącze minijack 3,5 mm mono × 1
Poziom wejściowy: 12V, 1mA

Wyjście wyzwalacza (12V TRIGGER THRU)

Złącze minijack 3,5 mm mono × 1

Ogólne:

Zasilanie: AC120V, 60Hz (USA/Kanada) / AC230V, 50Hz (Wielka Brytania/Europa)
Pobór prądu: 210W
Pobór prądu w trybie czuwania: 0,4 W
Wymiary całkowite: 444 (szer.) × 111,3 (wys.) × 348,2 (głęb.) mm (w tym wystające elementy)
Waga: 9,9 kg
Temperatura pracy: ＋5℃ do ＋35℃
Zakres wilgotności roboczej: 5% do 85% (bez kondensacji)
Zakres temperatury przechowywania: –20℃ do ＋55℃

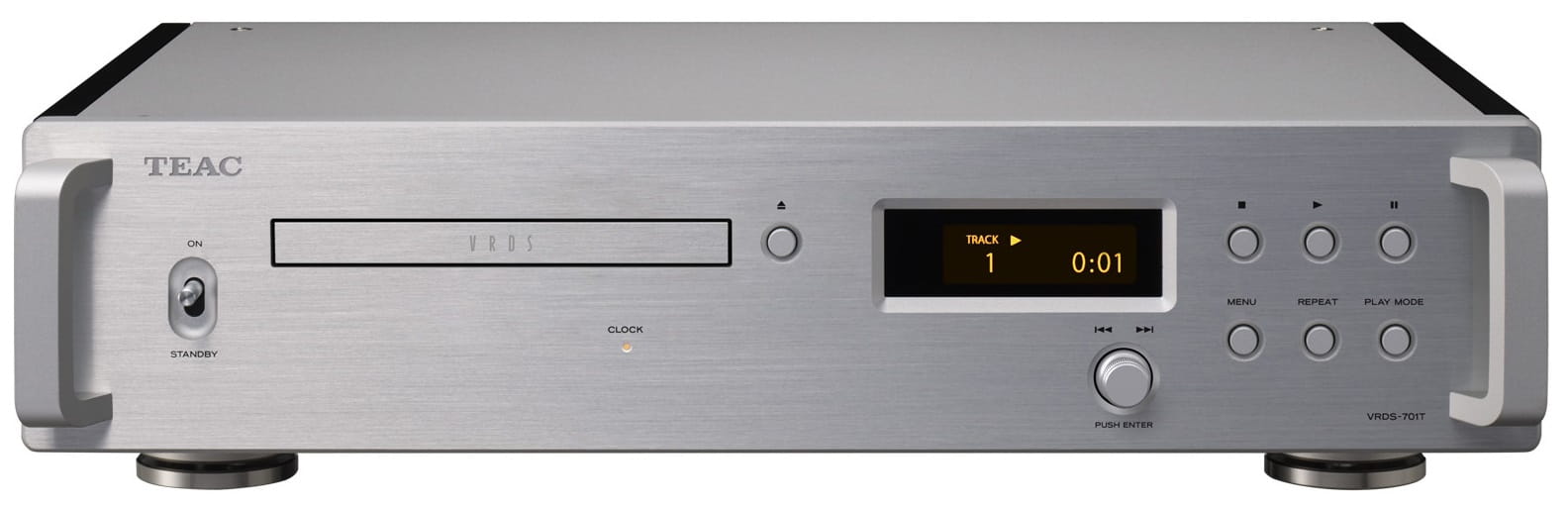

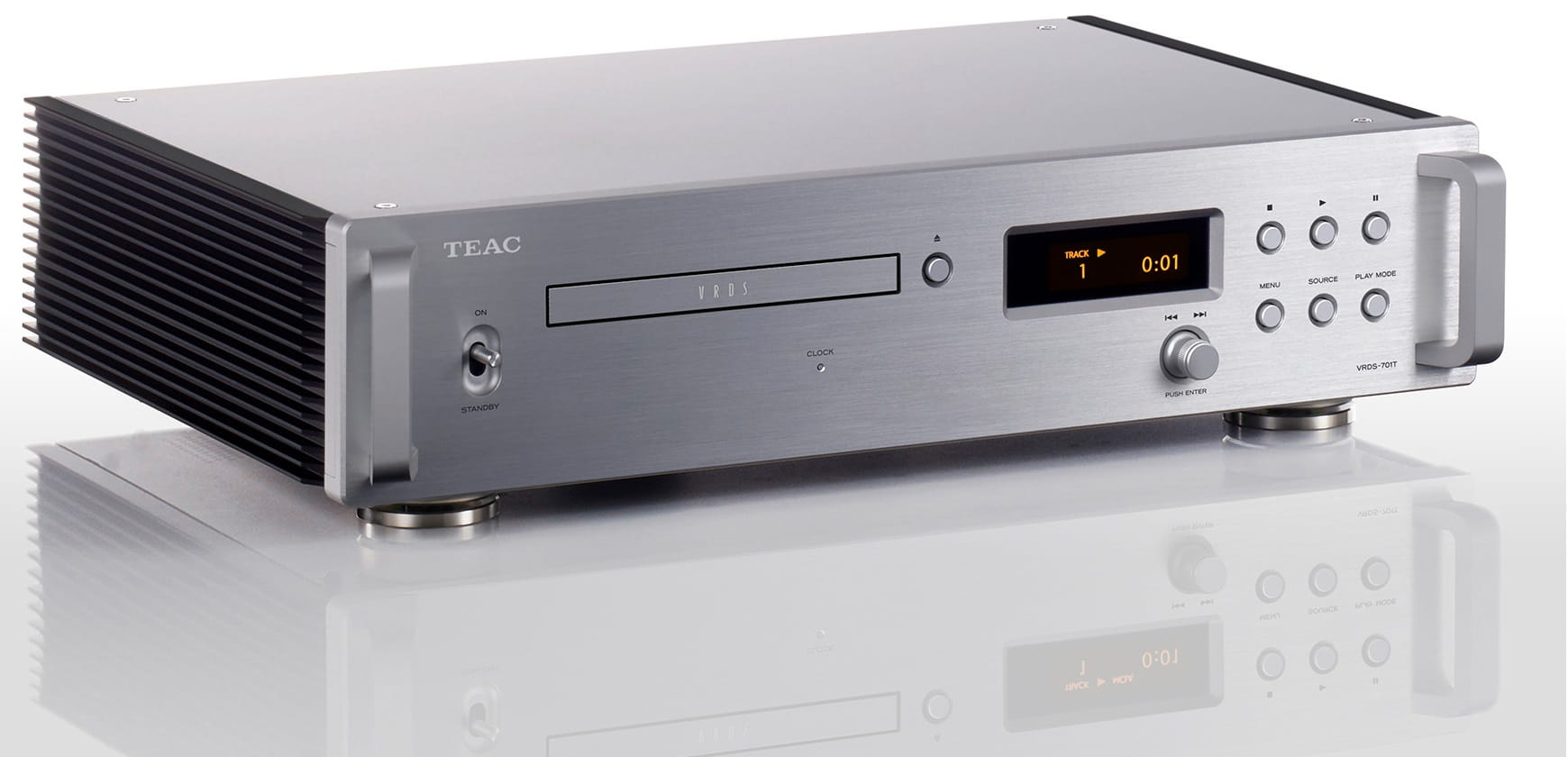

Teac VRDS-701T - transport CD.

Transport CD VRDS-701T wykorzystuje nasz nowo opracowany mechanizm VRDS. VRDS to oryginalny mechanizm napędu CD firmy TEAC, który redukuje wibracje obrotowe i inne niepożądane wibracje poprzez przymocowanie płyty CD do aluminiowego gramofonu o tej samej średnicy, aby zmaksymalizować masę bezwładności. W połączeniu ze streamerem UD-701N, który również jest komponentem serii REFERENCE 700, możliwe jest odtwarzanie przy użyciu dyskretnego przetwornika DAC w UD-701N, a także przy pełnym dekodowaniu MQA. Oczywiście można go także używać razem z wybranym przez siebie przetwornikiem cyfrowo-analogowym i zbudować system według własnych upodobań. Dołączenie wejścia zegara 10 MHz umożliwia elastyczną integrację z systemami synchronizowanymi za pomocą zegara zewnętrznego.

Bezwibracyjny sztywny system mocowania tarcz (VRDS)

Ten oryginalny mechanizm napędu CD firmy TEAC redukuje wibracje obrotowe samej płyty, jak również niepożądane wibracje mechanizmu poprzez mocowanie płyty CD do aluminiowego gramofonu o tej samej średnicy i maksymalizację masy bezwładności w celu ustabilizowania obrotów. Prąd serwomechanizmu jest redukowany w gramofonie poprzez korygowanie wypaczeń i zniekształceń dysku oraz poprawę względnej precyzji osi optycznej po stronie przetwornika i zagłębienia dysku. Zapewnia to zmniejszenie błędów odczytu dysku i wyjątkową jakość dźwięku.

Sekcja mostka obsługuje VRDSVRDS-701T

W przypadku mostka podtrzymującego gramofon starannie wybraliśmy lekkie materiały, które są bardzo sztywne i nie przenoszą wibracji. Naturalnie szybko ustalając wibracje, uzyskaliśmy szeroki, dynamiczny dźwięk. Mostek, który ma konstrukcję torusa wykonaną z żywicy, jest zamocowany tylko z jednej strony, a propagacja drgań z mechanizmu CD na przeciwną stronę przez mostek jest tłumiona, dzięki czemu cały mechanizm minimalizuje niepożądane wibracje sympatyczne.

Montaż półpływający

Cały mechanizm CD jest zamontowany na sub-chassis w stanie półpływającym. Kontrolując przenoszenie drgań między mechanizmem CD a obudową, wpływ drgań współczulnych jest osłabiony, a odtwarzany dźwięk jest naturalny w całym zakresie częstotliwości. Izolując wibracje silnika od głównej obudowy, zapobiega się wibracjom współczulnym w obudowie. Jednocześnie mechanizm CD jest również odizolowany od zewnętrznych wibracji. Precyzję odczytu zwiększa również odizolowanie mechanizmu CD od zewnętrznych wibracji.

Ulepszone wyjście cyfrowe

Eliminując funkcję DAC, obwody wewnętrzne zostały zoptymalizowane pod kątem wyjścia cyfrowego. Dążyliśmy do wyższej jakości dźwięku, na przykład stosując większe komponenty, które nie mieściły się w bardziej ograniczonej przestrzeni.

MQA umożliwia odtwarzanie płyt CD MQA

MQA (Master Quality Authenticated) to wysokiej jakości kodek audio do odtwarzania muzyki z bezkompromisową jakością masteru zarejestrowanego w studiu. VRDS-701T wyposażono w dekoder MQA i dzięki temu można odtwarzać cyfrowo płyty CD MQA z częstotliwością 88,2 kHz. Co więcej, w połączeniu z przetwornikiem cyfrowo-analogowym wyposażonym w funkcję renderowania MQA, możliwe jest również odtwarzanie z pełnym dekodowaniem MQA.

Wejście zewnętrznego zegara 10 MHz

Wejście zegara 10MHz umożliwia synchronizację z zewnętrznym zegarem. Oprócz poprawy jakości dźwięku podczas odtwarzania z VRDS-701, umożliwia to również synchronizację całego systemu z generatorem zegara.

Zasilanie wzmocnione dwoma transformatorami z rdzeniem toroidalnym o dużej mocy

Oprócz transformatora z rdzeniem toroidalnym dla sygnałów analogowych, sekcja sterowania cyfrowego i mechanizm CD mają niezależne transformatory z rdzeniem toroidalnym o dużej pojemności. Poprzez dostarczanie stałego prądu za pomocą tych trzech transformatorów z rdzeniem toroidalnym, nagłe włączanie i wyłączanie dźwięków może być wyrażone wyraźnie, urzeczywistniając wyjątkową liniowość dźwięku. Każdy z transformatorów jest zamontowany na podwoziu, kontrolując wibracje.

Trzy podpierające nóżki wykonane z obrabianej maszynowo stali o unikalnej strukturze

Śruby mocujące płytkę drukowaną ograniczono do minimum. Co więcej, stalowe stopki, które wykorzystują oryginalny projekt TEAC z nową strukturą, aby zapewnić odpowiednią ilość luzu w połączeniu między nimi a dolnym panelem, są wykorzystywane do dokładnej kontroli wibracji, które mogą mieć wpływ na jakość dźwięku.

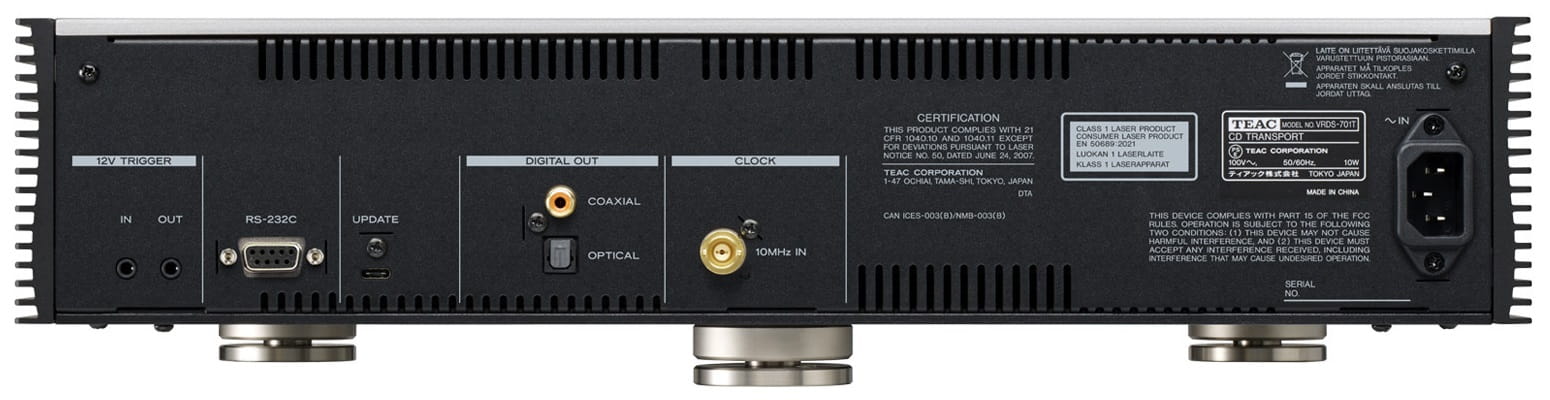

Złącza kontrolne umożliwiają skoordynowane użytkowanie z innymi urządzeniami

RS-232C umożliwia integrację z popularnymi systemami sterowania, a złącza wejścia i wyjścia wyzwalacza umożliwiają koordynację zasilania z innymi urządzeniami.

Kluczowe cechy:

• Transport CD do zastosowania z zewnętrznym przetwornikiem DAC z wejściem cyfrowym
• W napędzie CD zastosowano nowo opracowany mechanizm VRDS
• Funkcja dekodowania rdzenia MQA
• Wyjścia cyfrowe S/PDIF (optyczne/koncentryczne).
• Wejście zegara zewnętrznego 10 MHz
• Dedykowane transformatory z rdzeniem toroidalnym dla obwodów wyjścia cyfrowego i napędu CD

Specyfikacja:

Sekcja CD

Obsługiwane nośniki Audio CD: CD (CD-R/CD-RW) * Płyty CD 8 cm nie są obsługiwane.

Cyfrowe wyjścia audio
COAXIAL: RCA × 1
– Poziom wyjściowy 0,5 Vp-p
– Impedancja wyjściowa 75 Ω
OPTICAL: TOS (JEITA RC5720C) × 1

Wejście zegara synchronizującego
Złącze: BNC × 1
Częstotliwość wejściowa: 10 MHz
Impedancja wejściowa: 50 Ω
Poziom wejściowy:
– Fala prostokątna: Odpowiednik poziomu TTL
– Fala sinusoidalna: 0,5 do 1,0 Vrm

Zewnętrzne sterowanie
Wejście wyzwalacza (12V TRIGGER IN):
– Złącze: 3,5 mm minijack mono × 1
– Poziom wejściowy: 12 V, 1 mA
Wejście wyzwalacza (12V TRIGGER THRU)
– Złącze: 3,5 mm minijack mono × 1
– Poziom wyjściowy: 12 V
– Maksymalny pobór prądu: 100mA

Ogólne
Zasilanie: AC120V, 60Hz; AC 220-240 V, 50/60 Hz
Pobór mocy: 10W (0,4 W w trybie czuwania)
Wymiary całkowite: 444 (szer.) × 111 (wys.) × 333 (gł.) mm (łącznie z wystającymi elementami)
Waga: 10,1 kg
Temperatura pracy: +5℃ do +35℃
Wilgotność robocza: 5% do 85% (bez kondensacji)
Zakres temperatur przechowywania: od -20 ℃ do +55 ℃

Dołączone akcesoria: przewód zasilający, pilot (RC-1338), baterie AAA × 2, podnóżki × 3, instrukcja obsługi.

Warunki gwarancji:

Sprzęt marki Teac objęty jest 2-letnią gwarancją, realizowaną w systemie door-to-door przez autoryzowany centralny serwis.
