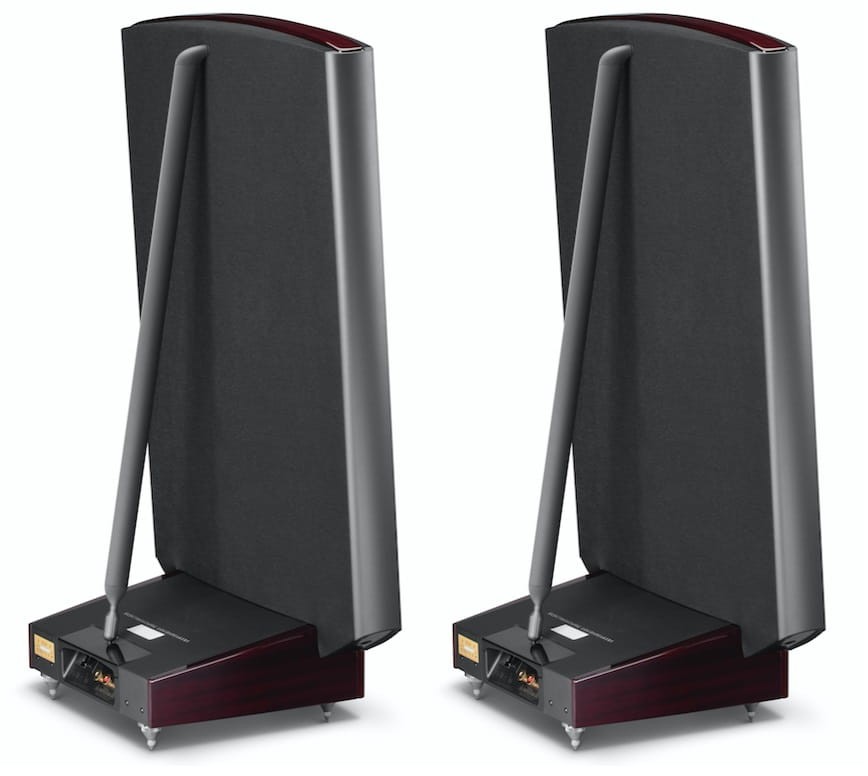

Quad ESL 2912

Quad ESL 2912 Black / czarny - para high-endowych kolumn elektrostatycznych od firmy która pierwsza na świecie stworzyła elektrostaty.

Najnowsza wersja cenionej serii ESL, głośniki elektrostatyczne ESL-2912 stanowią hołd dla klasyki.

Korzystając z charakterystycznej membrany mylarowej, a jednocześnie robiąc przegląd i odświeżenie wszystkich obwodów i komponentów, powstały autentycznie niepowtarzalne kolumny ESL – niesamowita dokładność w pełnym zakresie i zaskakujący, chwytający za duszę realizm.

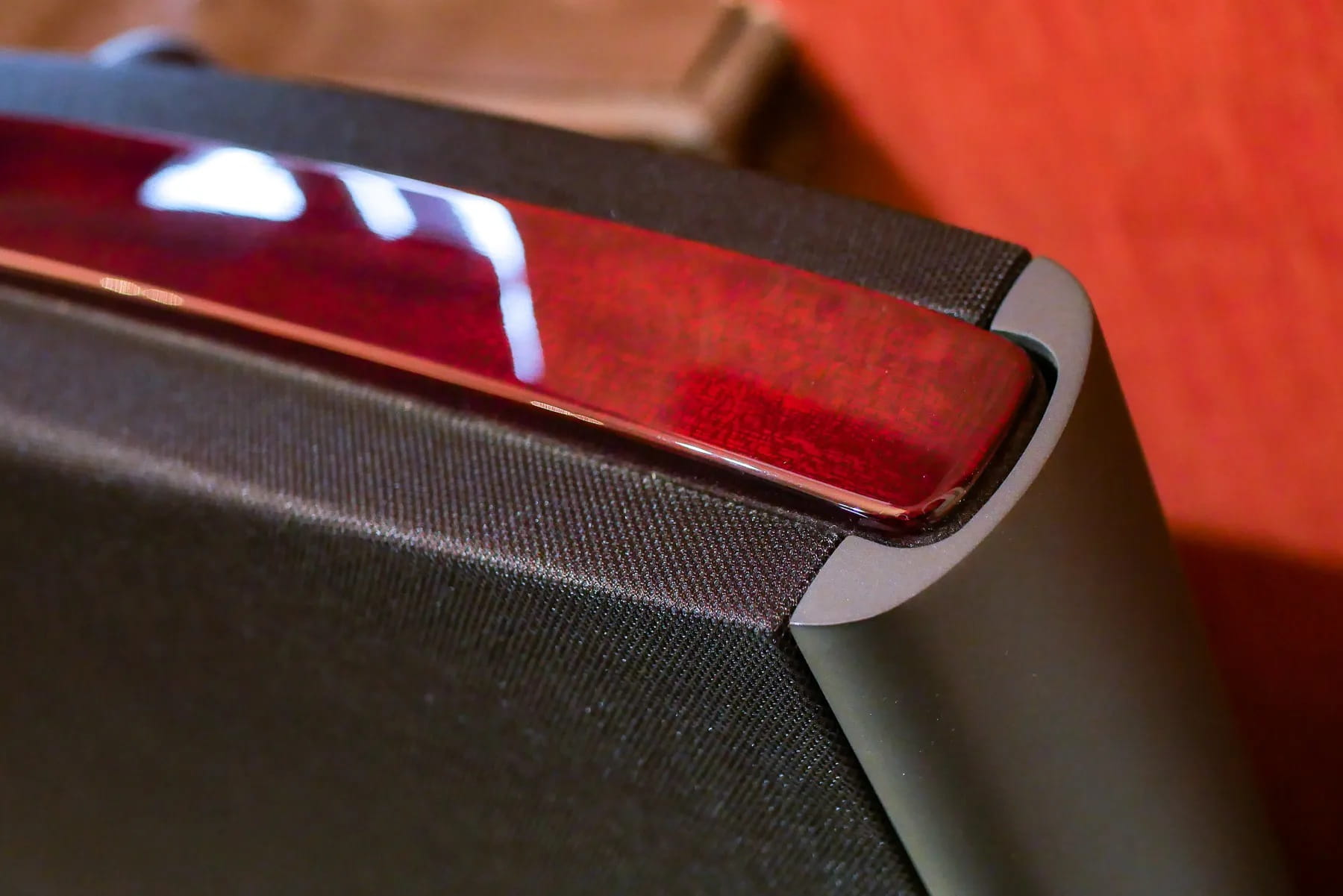

Choć na przestrzeni lat potężne panele były wielokrotnie ulepszane, a produkcja jest obecnie realizowana na znacznie większą skalę, podejście firmy do całego procesu właściwie się nie zmieniło. Wiele procesów, od montażu płytek drukowanych po wykończenie elementów zewnętrznych, wykonuje się ręcznie, z drobiazgowymi procedurami kontroli jakości na każdym etapie. Dopasowane panele fornirowane zdobią górę głośników i boki ich solidnych podstaw, uformowanych ze sklejki o dużej gęstości celem uzyskania lepszego tłumienia rezonansów ramy. Rama pokrywana jest kilkoma warstwami lakieru fortepianowego.

ESL - dźwięk pod wysokim napięciem

Brytyjska firma nigdy nie porzuciła tematu elektroniki, jednak w 1957 roku zaprezentowała produkt na tyle przełomowy, że audiofile i melomani z całego świata zaczęli kojarzyć jej nazwę wyłącznie z nim. Mowa oczywiście o elektrostatycznych zestawach głośnikowych ESL-57. Rolę membrany w tych niezwykle oryginalnych kolumnach pełniła leciutka, niemal pozbawiona masy folia z tworzywa sztucznego. W porównaniu z tradycyjnymi głośnikami dynamicznymi z ruchomą cewką, ESL-57 były praktycznie wolne od niepożądanych podbarwień i zniekształceń. Choć niektórzy nazywają te niecodzienne panele najlepszymi zestawami głośnikowymi, jakie kiedykolwiek wyprodukowano, nie było to pierwsze podejście rodzaju ludzkiego do głośników elektrostatycznych. Peter Walker mocno zainspirował się dokonaniami Edwarda Washburna Kellogga - amerykańskiego wynalazcy, który w 1925 roku, pracując wraz z Chesterem Williamsem Rice'em dla firmy General Electric, stworzył przetwornik napędzany cewką poruszającą się w polu magnetycznym, czyli coś, co dziś nazywamy po prostu głośnikiem dynamicznym. Kellogg w swoich opracowaniach wychwalał techniczne zalety przetwornika elektrostatycznego, w którym zamiast membrany napędzanej przez cewkę poruszającą się w polu utworzonym przez magnes, dźwięk jest emitowany przez cienką folię pod napięciem. Sama zasada działania takiego głośnika została opatentowana w 1934 roku, jednak urzeczywistnienie tej jakże oryginalnej idei nie było łatwe.

Peter Walker skoncentrował się na poszukiwaniu materiałów nadających się do zbudowania takiego, bardzo zaawansowanego jak na owe czasy, przetwornika. W 1949 roku jego Acoustical Manufacturing Company zaprezentowała wstęgowy głośnik tubowy o nazwie Corner Ribbon Loudspeaker, który jednak nie odniósł komercyjnego sukcesu. Ale było już bardzo blisko. Brytyjczyk doceniał teoretyczne i praktyczne zalety przetworników elektrostatycznych, dlatego kontynuował szeroko zakrojone badania nad materiałami i technikami produkcji, często pracując po nocach w Huntingdon, w całkowitej tajemnicy. Cel numer jeden - pokonać ograniczenia technologiczne i porzucić tak średniowieczne materiały, jak zwierzęce jelita i przepony, z których budowano wczesne elektrostaty. Stworzenie pierwszego ESL-a (Electrostatic Loudspeaker) stało się możliwe dzięki opracowanej przez firmę DuPont folii z Mylaru, która weszła na rynek w 1949 roku. Walker zademonstrował prototypowy głośnik panelowy elektrostatyczny na wystawie British Sound Recording Association w maju 1955 roku. Tak narodziła się kolejna legenda Quada.

Odmienna forma słuchania

Głośniki elektrostatyczne Quad ESL są częściej używanymi przez profesjonalnych muzyków i mistrzów nagrań niż jakiekolwiek inne kolumny, ponieważ mają największą wierność w porównaniu z dźwiękiem nagranym na żywo, przy bardzo niewielkiej własnej sygnaturze dźwiękowej, a także dlatego, że można ich słuchać godzinami bez zmęczenia. Głośniki Quad ESL osiągają większy potencjał konstrukcji elektrostatycznej i są uważane przez wielu za jedne z najlepszych dostępnych głośników na świecie. Najnowsze modele ESL 2812 i ESL 2912 zastępują poprzednie modele ESL 2805 i 2905 i z powodzeniem rozwijają legendarną konstrukcję Quad'a. Wielu ekspertów audio zgodziłoby się, że głośniki elektrostatyczne ucieleśniają najważniejsze zasady reprodukcji dźwięku i w wielu obszarach przewyższają to, co można osiągnąć za pomocą najlepszych konwencjonalnych głośników "skrzynkowych z ruchomymi cewkami i wieloma przetwornikami". Największym wyzwaniem elektrostatów jest uzyskanie rozszerzonej odpowiedzi basowej o wystarczającej mocy wyjściowej i właściwej charakterystyce dyspersji. Są to kwestie trudniejsze do osiągnięcia w praktyce, a wiele projektów innych firm jest albo niepraktycznie "wielkich", albo są formą "hybrydowych kompromisów".

Majestatyczne brzmienie od strony technologii

W odróżnieniu od klasycznych zestawów głośnikowych wykorzystujących przetworniki dynamiczne, głośnik elektrostatyczny zamiast tradycyjnej obudowy ma tylko ramę podtrzymującą naładowaną membranę. Tę rolę pełni tutaj cieniutka, mocno napięta folia z Mylaru, czyli dwuosiowo zorientowanego politereftalanu etylenu. Co ciekawe, kluczowym etapem procesu produkcji kolumn elektrostatycznych jest naprężanie owej folii na specjalnym stole za pomocą przymocowanych do jej brzegów uchwytów i ciężarków. Aby taka membrana zaczęła się poruszać, potrzebne są dwie perforowane płyty, między którymi istnieje znaczna różnica potencjałów, dochodząca nawet do 10000 V. Dźwięk jest wytwarzany, gdy sygnał ze wzmacniacza wprawia membranę w ruch. Różnica ładunków między dwiema płytami umożliwia naprzemienne przyciąganie i odpychanie membrany. Z uwagi na konieczność utrzymania napięcia między perforowanymi płytami, które fachowo nazywamy statorami, głośnik elektrostatyczny musi być podłączony nie tylko do wzmacniacza, ale także do sieci elektrycznej. Przed użyciem należy go "naładować". Dzieje się tak, ponieważ gromadzenie się ładunku wymaga czasu. W praktyce głośnik nadaje się do użytku po ładowaniu przez mniej niż pół minuty, ale dźwięk stopniowo poprawia się w miarę wzrostu naładowania. Energia elektryczna służy tylko do utrzymania różnicy potencjałów, więc jej zużycie jest znikome. Konstrukcja elektrostatyczna eliminuje dwie główne słabości kolumn wykorzystujących przetworniki dynamiczne umieszczone w pudełkowatej obudowie, a więc podbarwienia wprowadzane przez tę ostatnią oraz degradację sygnału spowodowaną obecnością zwrotnicy. Zwrotnica w ESL-ach składała się jedynie z rezystorów, które współpracowały z naturalną pojemnością elementów głośnika.

Dynastia świata muzyki

Niebanalne, płaskie panele pod względem długowieczności przebiły nawet lampowe końcówki mocy brytyjskiej firmy. W niemal niezmienionej formie produkowano je przez 28 lat, co było zasługą staranności włożonej w rozwój produktu, który pod wieloma względami wyprzedzał swoją epokę. ESL-57 stały się standardem, według którego oceniano inne kolumny - w szczególności te wykorzystujące podobne rozwiązania techniczne. ESL-e były budowane na licencji Quada przez takie firmy, jak Braun (Niemcy), KLH i Acoustech (USA). Dopiero w 1981 roku firma wprowadziła model ESL-63, będący pełnozakresowym głośnikiem elektrostatycznym opartym na dwóch zestawach koncentrycznych elektrod zasilanych sekwencyjnie. Brytyjczycy zachwalali swój nowy produkt twierdząc, że taka konstrukcja wytwarzała wzór ciśnienia akustycznego identyczny z teoretycznym ideałem źródła punktowego. Przede wszystkim próbowano tu jednak rozwiązać problem niskich tonów, których ESL-57 oferowały bardzo mało, a zdaniem niektórych słuchaczy nie generowały ich wcale. W poprawionych ESL-ach dwa panele basowe otaczają jeden panel wysokotonowy. Membrana tego drugiego została podzielona na sekcje średniotonową i wysokotonową, z których każda jest napędzana osobno. Jednostka wysokotonowa pracuje przy znacznie niższych napięciach. Kolejną bolączką kolumn ESL-57, z którą rozprawiono się w ich większej wersji była ekstremalna kierunkowość promieniowania wysokich częstotliwości. "Sześćdziesiątki trójki" chwalono za niezwykle naturalne, swobodne, przejrzyste i spójne brzmienie.

Seria ESL

Aktualną serię ESL tworzą dwa modele kolumn elektrostatycznych - ESL-2812 i ESL-2912. Podobnie jak ESL-57 i ESL-63, obie konstrukcje wykorzystują membrany z folii mylarowej. Choć na przestrzeni lat potężne panele były wielokrotnie ulepszane, a produkcja jest obecnie realizowana na znacznie większą skalę, podejście firmy do całego procesu właściwie się nie zmieniło. Wiele procesów, od montażu płytek drukowanych po wykończenie elementów zewnętrznych, wykonuje się ręcznie, z drobiazgowymi procedurami kontroli jakości na każdym etapie. Dopasowane panele fornirowane zdobią górę głośników i boki ich solidnych podstaw, uformowanych ze sklejki o dużej gęstości celem uzyskania lepszego tłumienia rezonansów ramy. Rama pokrywana jest kilkoma warstwami lakieru fortepianowego. Ulepszono terminale połączeniowe, płytki drukowane i okablowanie wewnętrzne. Wiele uwagi poświęcono sekcji zasilania, a zwłaszcza statorom. Każdy taki element składa się z warstwy miedzi na cienkim, izolującym podkładzie ukształtowanym w taki sposób, aby wzór wykonanych w nim otworów był niemal całkowicie przezroczysty dla fal dźwiękowych.

Unikalna budowa

W modelach ESL-2812 i ESL-2912 izolację tworzy potrójna powłoka wykonana z wykorzystaniem specjalnej techniki natryskiwania, która została udoskonalona w celu uniknięcia degradacji ładunku EHT w warunkach wysokiej dynamiki, a więc w sytuacji, kiedy membrana niemal styka się ze statorem. Dzięki temu najnowsze kolumny z serii ESL mogą grać głośniej i obsługiwać większą moc niż starsze modele. Wreszcie, aby dopasować się do ulepszonej dynamiki, ulepszono mechaniczne aspekty budowy głośników. Do pokrycia elementów wybrano nową siateczkę, która zapewnia doskonałą przejrzystość dźwięku. Wspornik kratki ma zmienione żebra wzmacniające, aby zmniejszyć możliwość powstawania niepożądanych rezonansów, a także upewnić się, że widoczna z zewnątrz tkanina pozostanie idealnie napięta.

Wyjątkowość tych kolumn to:

- Pełnozakresowy głośnik elektrostatyczny bez żadnej zwrotnicy

- Wysoka przejrzystość, minimalne zabarwienie dźwięku, bardzo niskie zniekształcenia nawet przy wysokich poziomach głośności

- Natychmiastowa, ultraliniowa reakcja bez efektu zawieszenia, zapewniająca naturalny bas

- Dobrze kontrolowana odpowiedź poza osią z wirtualnym źródłem punktowym średnich i wysokich częstotliwości

- Bezbłędna równowaga między czułością a maksymalną mocą wyjściową

- Potrójny system ochrony

- Wysokiej jakości komponenty i jakość wykonania

- Umiarkowane wymagania dotyczące mocy wzmacniacza

Ważne kwestie przed zakupem...

Najpierw kilka rzeczy, o których należy pamiętać przed zakupem głośników elektrostatycznych. Wyjście dźwięku jest znacznie bardziej zależne od poziomu ładunku utrzymywanego przez membranę niż od poziomu napięcia sygnału wejściowego. Gdy membrana jest w pełni naładowana, potrzebuje tylko odrobiny prądu podtrzymującego, aby ją uzupełnić. Jednak potrzeba czasu, aby powierzchnia membrany uzyskała równomiernie rozłożony ładunek, i chociaż zasilacze pracują ciężej na początku, a głośniki mogą odtwarzać po naładowaniu przez powiedzmy godzinę, to tak naprawdę potrzebują kilkunastu dni ładowania, aby uzyskać pełne, równomierne naładowanie. Proces ten można porównać do wygrzewania tradycyjnych głośników z cewkami ruchomymi w zakresie "czasu", ale nie z punktu widzenia elektroakustyki.

Odtwarzanie muzyki - początkowo na niskim poziomie, podczas ładowania pomaga przyspieszyć ten proces.

Quad ESL powinieneś umieścić co najmniej 60cm - 90cm od tylnej ściany (a najlepiej około 120cm do 150cm). Jeśli nie masz tyle przestrzeni, to nie są kolumny do Twojego pomieszczenia.

Użycie kabli sieciowych dobrej klasy, redukujących szumy i "brud" z instalacji lub dobrego kondycjonera, czy listwy poprawi wydajność, ponieważ głośniki działają jak duże anteny.

Dla zwolenników matematyki i liczb...

Konkurencyjne konstrukcje hybrydowe wprowadzają ubarwienia, "dodatki" zwrotnicy, kompresję i zniekształcenia w częstotliwościach basowych. Zniekształcenia drugiej harmonicznej wnoszą duży wkład do całkowitej mocy akustycznej w głośnikach z konwencjonalnymi przetwornikami stożkowymi. Charakter zniekształceń harmonicznych w systemach elektronicznych i elektromechanicznych, takich jak głośniki, różni się od harmonicznych naturalnych, ponieważ powstają one w wyniku nieliniowości, podczas gdy w instrumentach muzycznych są zawsze idealnie symetryczne i powiązane z rezonansem podstawowym.

W głośnikach zniekształcenia drugiej harmonicznej korelują z kompresją. Dane THD+N można interpretować, korzystając z następującej tabeli konwersji dB na procent sygnału:

0 dB = 100%

-10 dB = 30%

-20 dB = 10%

-30 bB = 3%

Z danych przedstawionych w pomiarach głośników NRC firmy Sound Stage Network wynika, że procent zniekształceń w stosunku do sygnału wzrasta wraz z poziomem sygnału. W skrócie: im głośniej, tym większe zniekształcenia. Testowane przy 90 dB @ 2M, poziomy 3-10% są typowe między 50 Hz a 100 Hz. Podniesienie poziomu testowego z 5 dB do 95 dB zwiększa zniekształcenie do ponad 20% w wielu przypadkach. Obydwa modele Quad ESL mają zniekształcenie mniejsze niż 1% powyżej 50 Hz i 0,5% powyżej 100 Hz przy poziomie testowym 100 dB @ 1M (pomiary NRC sięgają tylko do 95 dB). To ogromna i znacząca różnica w czystości dźwięku na korzyść modeli ESL.

Rezonujące powierzchnie obudowy w znacznym stopniu przyczyniają się do całkowitej mocy akustycznej (membrana głośnika + powierzchnia obudowy + porty) konwencjonalnych kolumn głośnikowych i są największym źródłem koloryzowania i deformowania dźwięku. Wraz ze wzrostem rozmiaru obudowy zwiększa się poziom tych anomalii dźwiękowych. Co gorsza, wpływ obudowy jest magazynowany i uwalniany z czasem, "zamazując" wyjście dźwięku z przetwornika. Im większa masa, tym większe magazynowanie i tym trudniej zatrzymać rezonans, gdy już się kolumna wprawi w ruch. W Quad ESL nie ma ani obudowy, ani przegrody. Problem niedoskonałości całkowicie rozwiązany....

Ciekawostka.

Przy wszystkich zaletach głośników elektrostatycznych na pewno zadasz sobie pytanie: dlaczego nie ma więcej firm, które by je produkowały?

Prosta odpowiedź brzmi: są one bardzo trudne do wyprodukowania w ogóle i do wyprodukowania z zachowaniem spójności; diabeł tkwi w szczegółach. Membrana z folii mylarowej musi mieć odpowiednie napięcie, a powłoka przewodząca musi być jednolita. Najnowsze modele mają potrójną powłokę, a bardziej precyzyjna produkcja pozwala na osiągnięcie maksymalnej mocy wyjściowej przy mniejszym ryzyku łuku elektrycznego. Podobnie jak we wzmacniaczach lampowych, transformator podwyższający musi transformować równomiernie na wszystkich częstotliwościach i mieć funkcję transformacji liniowej. Transformator i cała elektronika sterująca oraz linie opóźniające zostały ulepszone przy użyciu bardzo wysokiej jakości komponentów, a najnowsze modele są bardziej niezawodne i mniej podatne na niekorzystne warunki środowiskowe, takie jak wilgoć. Najnowszy technologicznie park maszynowy zainstalowany w nowej fabryce IAG umożliwia produkcję bardzo wysokiej jakości, a kierownictwo jest w pełni przekonane, że osiągnęło bardzo najwyższy standard kontroli jakości.

Wymagania co do wzmacniacza nie sięgają Everestu

Niektóre głośniki elektrostatyczne stanowią trudne obciążenie, gdyż ich impedancja przy wysokich częstotliwościach wynosi zaledwie 1 om (odwrotnie niż w przypadku większości konwencjonalnych głośników). Quad ESL ma niską impedancję wynoszącą 4 omy i może być zasilany przez większość wzmacniaczy o średniej mocy i solidnej zdolności prądowej.

Unikalna budowa

W modelach ESL-2812 i ESL-2912 izolację tworzy potrójna powłoka wykonana z wykorzystaniem specjalnej techniki natryskiwania, która została udoskonalona w celu uniknięcia degradacji ładunku EHT w warunkach wysokiej dynamiki, a więc w sytuacji, kiedy membrana niemal styka się ze statorem. Dzięki temu najnowsze kolumny z serii ESL mogą grać głośniej i obsługiwać większą moc niż starsze modele. Wreszcie, aby dopasować się do ulepszonej dynamiki, ulepszono mechaniczne aspekty budowy głośników. Do pokrycia elementów wybrano nową siateczkę, która zapewnia doskonałą przejrzystość dźwięku. Wspornik kratki ma zmienione żebra wzmacniające, aby zmniejszyć możliwość powstawania niepożądanych rezonansów, a także upewnić się, że widoczna z zewnątrz tkanina pozostanie idealnie napięta.

Specyfikacja:

• Rodzaj: wolnostojący dipolowy zespół głośnikowy z 3° pochyleniem panelu
• Typ: kilka elektrostatycznych membran
• Membrana: Ultra Low Mass (0.5gm) Tensioned Film
• Liczba paneli: 6
• Układ opóźnienia czasowego: Progressive Concentric Rings
• Obudowa: ciężki odlew kompozytowy aluminium/stal
• Maksymalne wyjścia: 2 N/m2 dla 2m na osi
• Efektywność: 1.5 mbar dla 1V/1m (86dB/2.83V RMS)
• Impedancja nominalna: 8 Ohm
• Zmienność impedancji: 4 – 15 Ohm
• Pasmo przenoszenia: 32Hz – 21kHz (-6dB) 28Hz – 21kHz (użyteczne)
• Zniekształcenia (100dB dla 1M): powyżej 1000Hz 0.15%, powyżej 100Hz 0.5%, powyżej 50Hz 1.0%
• Napięcie zasilania: 220 – 240V
• Zabezpieczenie prądowe: 63 mA anti-surge, 200-240V
• Pobór mocy: 6W
• Wymiary (wys. x szer. x gł): 1470 x 690 x 380 mm
• Waga: 42 kg / sztuka

Warunki gwarancji:

Sprzęt marki Quad objęty jest 2-letnią gwarancją, realizowaną w systemie door-to-door przez autoryzowany centralny serwis.
