Quad 303

QUAD 303 - stereofoniczna końcówka mocy klasy AB, po zmostkowaniu o mocy 170W RMS / 4Ohm i 140W RMS / 8Ohm.

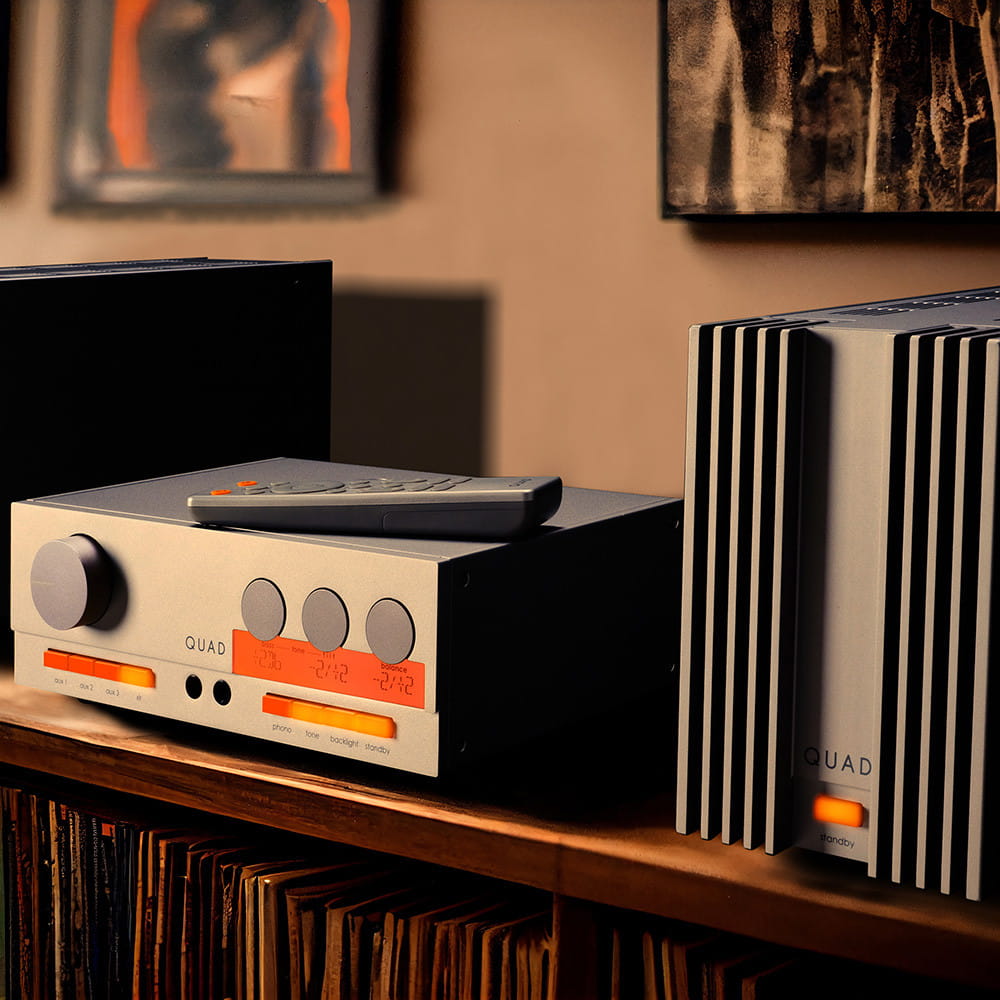

QUAD 303 to nowoczesna reinterpretacja kultowego stereofonicznego wzmacniacza mocy klasy AB, wprowadzonego na rynek w 1967 roku. Model ten zachowuje charakterystyczny, przemysłowy design QUAD, nawiązując do estetyki swojego poprzednika, ale wzbogacony jest o pomarańczowy przycisk trybu gotowości z podświetleniem LED. Kompaktowy, mocny i dynamiczny QUAD 303 jest idealnym partnerem przedwzmacniacza QUAD 33, oferującym najwyższą jakość dźwięku z możliwością wysterowania nawet wymagających obciążeń, co czyni go idealnym dla potrzeb nowoczesnych entuzjastów.

Co więcej, może być przełączona w tryb mono, jeśli kolumny masz wiecznie głodne i potrafiące docenić i wykorzystać potencjał wydajności. Wtedy możesz dobrać dwie końcówki.

Nadal jedne z najpopularniejszych modeli w historii jednej z najbardziej wpływowych marek Hi-Fi na świecie, QUAD 33 i 303 stanowią punkty odniesienia pod niemal każdym względem pożądanego sprzętu audio – wydajności, niezawodności, wzornictwa przemysłowego, wartości i muzycznego romantyzmu.

Końcówka mocy QUAD 303 – kultowy design i najnowocześniejsza technologia

QUAD 303 to nowoczesna reinterpretacja kultowego stereofonicznego wzmacniacza mocy klasy AB, wprowadzonego na rynek w 1967 roku. Model ten zachowuje charakterystyczny, przemysłowy design QUAD, odtwarzając estetykę swojego poprzednika, ale wzbogacony o pomarańczowy przycisk trybu gotowości z podświetleniem LED. Kompaktowy i mocny QUAD 303 jest idealnym partnerem przedwzmacniacza QUAD 33, oferującym najwyższą jakość dźwięku z możliwością wysterowania nawet trudnych obciążeń, co czyni go idealnym dla potrzeb nowoczesnych entuzjastów.

Funkcjonalność

Wyjątkowa wydajność QUAD 303 jest nadal celebrowana do dziś i w dużej mierze jest wynikiem unikalnego obwodu wyjściowego opracowanego przez QUAD. Wprowadzając ponownie koncepcję wzmacniacza mocy QUAD 303, dokładnie tak jak pasujący przedwzmacniacz 33, niezrównanie doświadczony zespół serwisowy QUAD został połączony z równie utalentowanym zespołem inżynierów, aby przywrócić design, romantyzm i wydajność w całkowicie nowoczesnej wersji legendy hi-fi.

Podobnie jak w przypadku nowego QUAD 33, każdy aspekt designu i wydajności został przeanalizowany i przeprojektowany w sposób wykraczający poza zwykłą modernizację komponentów i odświeżenie specyfikacji. Zrezygnowano z pomocy księgowych i wyliczeń kosztów, zero kompromisów.

Wzmacniacz mocy QUAD 303 był przeznaczony do normalnego użytku domowego z głośnikami o średniej wydajności, ale wykorzystywały go również studia nadawcze i nagraniowe na całym świecie, gdzie doceniono jego doskonałą wydajność, przejrzystość i niezawodność.

Etos nie uległ zmianie. Oryginalny model 33 i jego partner 303 zostały nagrodzone nagrodą „Council of Industrial Design Award” w 1969 r. Nawet dzisiaj oryginalny projekt jest celebrowany i potwierdzany przez jego obecność w Museum of Modern Art w Nowym Jorku. Nowe modele 33 i 303 zostały zaprojektowane w taki sposób, aby przewyższyć te oryginalne standardy, z prawdziwie nowoczesnym wyglądem i funkcjonalnością.

Kiedyś i teraz...

Zawsze szanowany za konserwatywną, ale spójną moc wyjściową, klasyczny QUAD 303 został oficjalnie oceniony na 45 W przy 8 omach. Skromna, ale uczciwa moc wyjściowa, jednak szacowność 303 tkwi w finezji wykonania, wysokiej zdolności prądowej, a nie tylko w surowej mocy. Nowy model jest dokładnie taki sam, ale wydajniejszy.

Po pewnych modyfikacjach i ulepszeniach, nowy 303 dostarcza więcej mocy - oferuje 50 W przy 8 omach (70 W przy 4 omach) z maksymalnym natężeniem prądu 10 A przy trudnych obciążeniach. Oryginalny 303 miał problemy z obciążeniami o niższej impedancji, nowy 303 nie ma żadnych. Idealnie dostosowany do bardziej wymagających wymagań współczesnego audiofila, zapewnia, że wszystkie głośniki – nawet elektrostatyczne konstrukcje QUAD – mogą być napędzane z łatwością. Opcje łączności obejmują wejścia RCA single-ended i zbalansowane XLR, wejście wyzwalacza (trigger) 12 V i wysokiej jakości terminale głośnikowe. Prosty, solidny i całkowicie autentyczny, wewnątrz i na zewnątrz. Moc wyjściowa w „trybie zmostkowanym” (do użytku jako wzmacniacz monoblocky) osiąga 140 W przy 8 omach lub 170 W przy 4 omach.

Obwody

Jednak podobnie jak oryginał, nowy QUAD 303 zachowuje wierność oryginałowi, wykorzystując słynne QUAD potrójne stopnie wyjściowe. Zastosowano je, aby zapewnić całkowicie symetryczny stopień wyjściowy, znacznie redukując zniekształcenia i czyniąc prąd spoczynkowy niezależnym od temperatury tranzystora wyjściowego.To rozwiązanie umożliwia projektantom redukcję zniekształceń do zdecydowanie niskich poziomów bez poświęcania stabilności i utrzymania tej doskonałości we wszystkich warunkach dynamicznych.

Aby to ująć w perspektywie, najniższe teoretyczne zniekształcenie obecne na samym materiale źródłowym będzie nadal kilkaset razy większe niż w QUAD 303 !

Oczywiście, taki poziom jest całkowicie niesłyszalny, niezależnie od tego, jak bardzo wyrafinowany jest test.

Cichy w zniekształceniach, mocny w pracy...

Quad stworzył całkowicie nowy, ulepszony transformator toroidalny. Nowy transformator został opracowany tylko dla końcówek mocy Quad 303. Ta jednostka 200 VA ma konstrukcję o niewielkim polu magnetycznym. Ponadto nadal stosowana jest oryginalna konstrukcja klasy A/B. W rezultacie jednostka pracuje chłodno przy szybko dostępnej mocy wyjściowej. Ponadto ma bezbłędną dynamikę.

Zastosowanie „potrójnych stopni wyjściowych” pozwala na proste i efektywne sterowanie prądem wyjściowym, a ponieważ kontrolowane jest także napięcie, tranzystory wyjściowe są całkowicie chronione i zawsze muszą pracować w ramach swoich parametrów znamionowych, co ma oczywiste zalety w postaci znacznie zwiększonej niezawodności w każdych warunkach, bez konieczności stosowania skomplikowanych i drogich obwodów.

Z powodu braku tranzystorów komplementarnych (tranzystory mocy NPN i PNP) w czasach pierwotnych konstrukcji, starszy QUAD 303 używał quasi-komplementarnego stopnia wyjściowego. Nowa wersja QUAD 303 używa teraz w pełni komplementarnego stopnia wyjściowego, zapewniając lepszą liniowość, bardziej stabilne statyczne odchylenie i poprawioną stabilność w warunkach wysokiego napięcia i dużego prądu. Wykorzystując tranzystory mocy klasy premium, 303 oferuje doskonałą liniowość wzmocnienia dla dokładnej reprodukcji sygnału wejściowego z większym zakresem dynamiki.

Dopasowanie i wykończenie

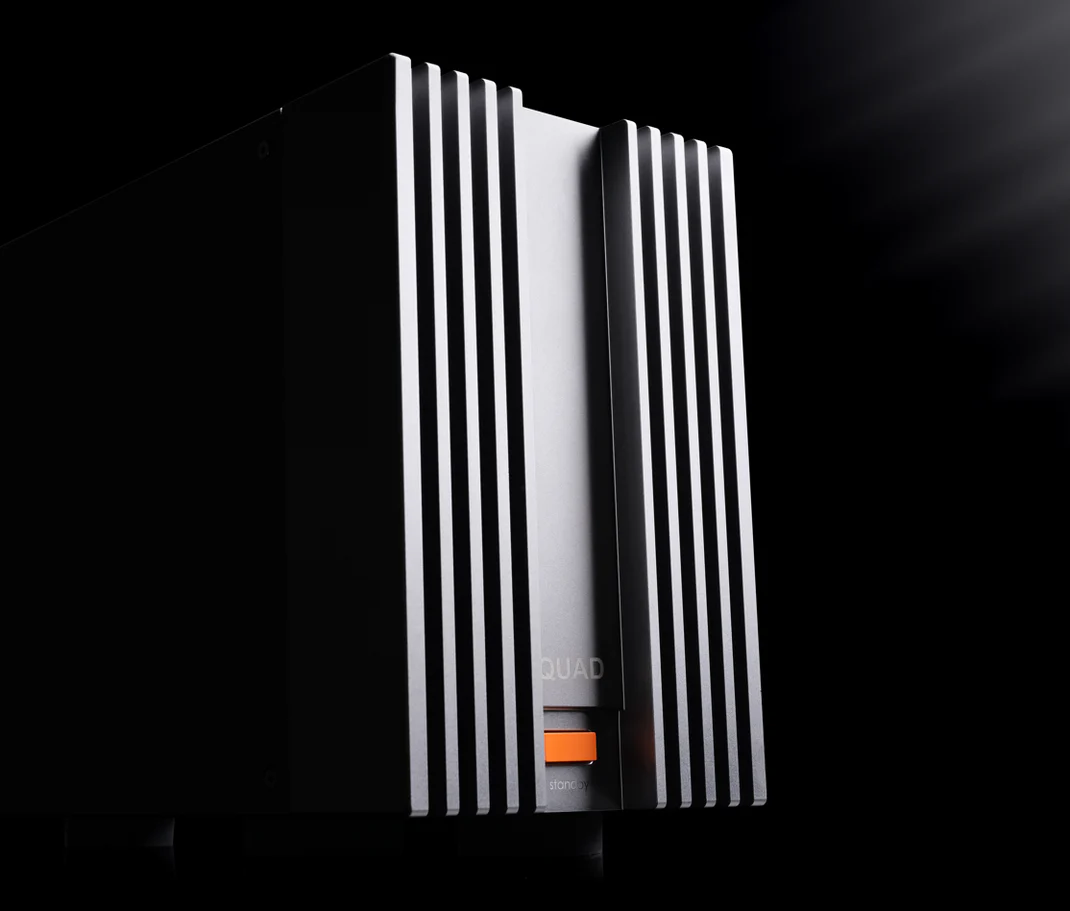

Przemysłowy design nowego QUAD 303 jest natychmiast rozpoznawalny i jest „prawdziwym, stylowym QUAD”. Anodyzowane obudowa, frezowane CNC radiatory po obu stronach, zapewniają trwałą jakość, a solidnie izolowana obudowa zapewnia również wytrzymałą konstrukcję odporną na zakłócenia spowodowane zewnętrznymi wibracjami.

QUAD 303 ma wyrazistą i czystą estetykę, która przywołuje przeszłość QUAD, ale jednocześnie jest osadzona we współczesności z futurystycznym akcentem. Obudowa jest sztywna i emanuje jakością. Wykończenie końcowe jest precyzyjne, podobnie jak ścieżka sygnału audio. Anodyzowana i specjalnie obrobiona obudowa demonstruje jakość i poziom, po którym nowy QUAD 303 zostanie rozpoznany i zapamiętany. Nie będąc już podatnym na pęknięcia, blaknięcie lub inne problemy związane z klasycznymi panelami przednimi, QUAD 303 jest gotowy na całe życie pracy i się nie zestarzeje.

Kluczowe cechy:

• Wysoka moc wyjściowa: Zapewnia 50 W na kanał przy 8 omach i 70 W przy 4 omach, przy maksymalnym natężeniu prądu 10 amperów, zapewniając stabilność nawet w przypadku wymagających głośników.
• Konfiguracja w trybie mono: Obsługuje konfigurację mostka monofonicznego, osiągając moc 140 W przy 8 omach i 170 W przy 4 omach, idealną do systemów audio o dużej mocy.
• Zastrzeżony symetryczny obwód potrójny: QUAD 303 integruje ekskluzywny obwód Symetric Triples, który utrzymuje idealną symetrię w stopniu wyjściowym i redukuje zniekształcenia do minimum. Ten innowacyjny system zapewnia pracę tranzystorów w optymalnych parametrach, poprawiając niezawodność i jakość dźwięku nawet w warunkach ekstremalnych obciążeń.
• Zaawansowana liniowość i stabilność termiczna: Zaawansowany stopień wyjściowy zapewnia doskonałą liniowość i wyjątkową stabilność termiczną, zachowując perfekcyjną równowagę tonalną i dynamikę dźwięku.
• Niestandardowy transformator toroidalny: Wzmacniacz zasilany jest wykonanym na zamówienie transformatorem toroidalnym o bardzo niskim poziomie szumów o mocy 200 VA, który zapewnia stałą i czystą moc.
• Zabezpieczenie przed przeciążeniem: Obwód ochronny zapobiega uszkodzeniom spowodowanym przeciążeniem i zwarciem, dzięki czemu QUAD 303 jest odporny i niezawodny nawet w sytuacjach intensywnego użytkowania
• Wejścia i wyjścia o audiofilskiej jakości: QUAD 303 posiada zbalansowane wejścia XLR i niezbalansowane RCA oraz dwa porty wyzwalania 12 V (In/Link) dla łatwej integracji z innymi urządzeniami.
• Konstrukcja antywibracyjna z aluminiowymi radiatorami: Sztywna, antywibracyjna obudowa wyposażona jest w radiatory z anodyzowanego aluminium po obu stronach, obrabiane CNC w celu zapewnienia optymalnego rozpraszania ciepła.
• Klasyczna estetyka z szarym wykończeniem QUAD: Wykończenie Classic QUAD Grey nawiązuje do kultowego stylu oryginału, łącząc w sobie urok vintage z solidną, współczesną strukturą.
• Liniowa odpowiedź częstotliwościowa: Z pasmem przenoszenia od 20 Hz do 20 kHz (+/-0,2 dB) i całkowitym zniekształceniem harmonicznym (THD) mniejszym niż 0,002%, QUAD 303 zapewnia szczegółowy, zrównoważony dźwięk.
• Optymalny stosunek sygnału do szumu: Powyżej 108 dB (stosunek sygnał/szum, ważony A) zapewnia wyraźne wrażenia słuchowe bez niepożądanych szumów tła.

Specyfikacja Quad 303:

Filozofia projektowania i podstawowa technologia

• Wzmacniacz mocy klasy AB
• QUAD 303 Stopień wyjściowy potrójny
• Niestandardowy transformator toroidalny 200VA
• Wybór trybu stereo / mono

Wejścia:

• 1x liniowe (RCA),
• 1x XLR

Wyjścia:

• 1x wyzwalacz 12 V,
• 2x kolumna, 1 x wyzwalacz 12 V (link)

Sekcja wzmacniacza mocy

Moc znamionowa

• Stereo: 2 x 50 W (8 omów, THD < 1%)
• Stereo: 2 x 70 W (4 omy, THD < 1%)
• Mostek: 140 W (8 omów, THD < 1%)
• Mostek: 170 W (4 omy, THD < 1%)

Pasmo przenoszenia: 20 Hz - 20 kHz (+/-0,3 dB)

Całkowite zniekształcenie harmoniczne (THD): <0,002% (1kHz)

Stosunek sygnału do szumu (S/N): > 108dB (A - ważony)

Impedancja wejściowa:

• 15k omów (linia)
• 22k omów (XLR)

Czułość wejściowa:

• 700mVrms (linia)
• 1,5Vrms (XLR)

Maksymalny prąd wyjściowy: 10A

Ogólne:

• Pobór mocy w trybie czuwania: <0,5 W
• Wymiary (szer. x wys. x gł.):120 x 176 x 325 mm
• Waga: 8,4 kg
• Wymiary kartonu (szer. x wys. x gł.): 226 x 312 x 462 mm
• Waga z opakowaniem: 9,5 kg
• Kolor: klasyczny Quad szary
• Wymagania dotyczące zasilania 220 - 240 V - 50 / 60 Hz

Dołączone akcesoria: przewód zasilający, instrukcja obsługi.

Warunki gwarancji:

Produkt jest objęty 3 letnią gwarancją, pod warunkiem rejestracji na stronie producenta w terminie 90 dni od daty zakupu.
